基于ARM的综合测试仪设计

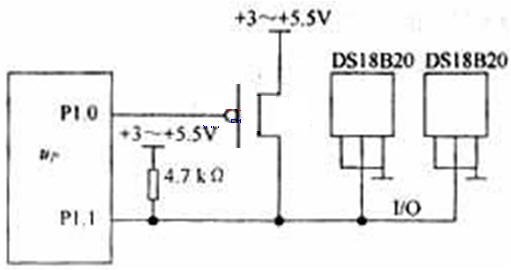

图 4 温度测量电路

3．4 数据显示电路设计

作为测量结果的最终显示，在本地系统中采用了LCD作为本地显示界面[2]，在界面主要包括（1）系统当前状态显示。包括当前工作模式，测量的具体物理量。（2）实时数据轮循显示，更据设定连续测量确定的物理量。其中LCD采用了大连东显公司的1602模块，可以较好的完成系统设计的功能，LCD通过5V电源供电，LCD模块自带负压输出，对比度可调节。最终还可以通过串口将测量数据送到PC机上进行测量数据的进一步显示和分析。

图5 数据显示电路

4系统软件设计

系统的软件设计是整个仪器的核心。综测仪软件设计主要包括两个部分的设计：本地CPU LPC2104固件程序设计，PC机程序设计。其中本地CPU固件程序设计包括三个部分：整个综测仪的系统初始化，对对前端部分的控制，和PC机进行通讯。整个本地部分的程序设计采用事件驱动中断，和模块化设计的思想。开发环境采用ARM公司提供的ADS开发环境。

本地CPU和PC机之间的通讯方式采用固定长度的消息来进行，其中消息的格式表1：

表1 消息格式

一个好的上位机软件能够提供记录仪最广泛的支持，通过上位机的支持，键盘等不必要的零件解放了，同时提供出更多的资源以利用[4]。在本综合测量仪系统中，PC机上程序设计主要包括软件界面设计，数据图形化处理，后期数据分析。软件支持是综合仪不可或缺的一部分，其主要功能为：设定测量的物理量，设定测量间隔（2s～24h任意可调），设定停止方式，设定启动时间，设定通讯格式，读取数据并显示测量数据、历史曲线等，并提供打印功能，把数据转化为EXCEL或WORD文档形式等等功能。

5结束语

综合测量仪对野外科研研究，农业及气象分析具有很突出的意义，也可以应用到与气候条件有关的各种行业。经过实验室条件和现场运行的结果表明，所设计的综合测量仪器能够很好的应用予各种科研，将各种功能集于一体，很好的满足了野外工作的要求，经过实践的检验，表明本测量仪具有较强的实用性和推广价值。
