CAN总线在自动化系统中的应用

。采用CAN作为现场控制总线，同时配有远程通讯接口，可实现遥测、遥信、遥脉、遥调、遥控等功能，可实现全新的由计算机运行管理的无人值守的变电站。

该系统是在吸取国内外同行多年来在变电站自动化系统方面的诸多成功经验的基础上，借助于计算机应用技术的发展，加之对变电站自动化系统如何很好进行数据通信和信息传输以及工程化的思想，广泛听取了广大用户的建议而开发研制出来的全新分散分布式系统。

DISA变电站综合自动化系统具有技术先进，功能配置合理，数据通信好，信息传输可靠性高，系统工程化设计简洁，各系统均具有分散下放于就地开关柜的条件，简化了二次设计，降低了工程造价。另外，DISA系列产品运行维护较常规保护更加方便，保护可靠性更高，调试安装更容易，从而可以节省每年检修所需的大量人力物力。DISA变电站综合自动化系统具有优异的性能价格比，能充分满足电力系统用户的需要，是常规变电站改造及新建35 kV、110 kV、220 kV变电站自动化系统的理想产品，在国内具有领先水平。

DISA系统设计遵循集中管理、分布控制相对独立的思想，采用模块化单元式设计，以CAN-BUS现场总线为主线，开发了基于相同的硬件平台和软件平台的系列产品。

系统通过总控装置连接着不同的智能设备（如直流柜、智能电能表等）和主控端，协调这些设备的数据、命令交换，收集来自现场的不同类型的实时数据，以不同的规约通过不同的通讯媒介向控制站转发，同时也接收来自控制站的命令，转送至相应的智能设备。所有这些信息转换成CAN总线协议，从而将整个变电站信息统一到CAN-BUS上。

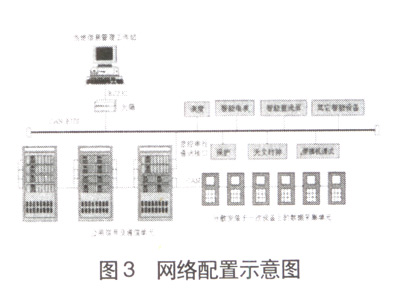

系统站内采用总线型结构，可扩充110个CAN节点，其网络配置示意图如图3所示。其中保护或测控装置，可以集中组屏也可以就地安装于开关柜。

该系统已经成功在现场运行几百套，得到了用户的好评。

4 结束语

在变电站综合自动化系统中采用CAN作为现场串行控制总线，实际应用中完全能满足综合自动化所要求的信息传输量大、信息传输时实性好以及高可靠性，同时也使得设备安装和调试及编程带来很大方便，并且又减少了工程造价。这些都和CAN总线的特点分不开的，也正因为此CAN总线在电力系统自动控制领域得到了广泛运用。

参考文献：

[1] 徐立子. 变电站自动化系统的分析和实施[J]. 电网技术,2000,24(5):25-29.

[2] 邬宽明. CAN总线原理和应用系统设计[M]. 北京:航空航天大学出版社,1996.
