网络分析仪技术指标和校准篇

7个误差项的估计。

如将端口空载，则只需2步校准。适于夹具和芯片校准。SHORT可以用来验证校准结果。

由于被测件五花八门，校准方法还有很多窍门，展开又是一篇文章，这里射频君就不详讲了。

除了机械校准件，为了节省时间，下面的电子校准件（E-Cal）也很流行：

方便是方便了，但是银子也喜人的很，就看诸位君的预算了。

这期的网分基础指标和校准就讲到这里哈，射频君的洪荒之力已经用完，还请大家（尤其催更的童鞋们）点击下方那个"阅读原文"友情访问一下我们的小店连接器哈，现在现货特价销售哦！更表忘了"关注并且置顶"FindRF公众号哦！

彩蛋

看到了这里的同学，确实应该奖励彩蛋
上期有童鞋问群时延，在这里给亲们解释一下：
网分可以测量的参数，除了大名鼎鼎的S11，S22，S12，S21以外，还有群时延。

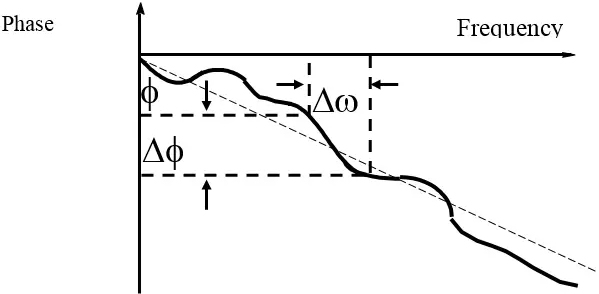

什么叫群时延？英文大名是Group Delay。其表示相位的波动速度，怎么解释？

因此，描述相位变化随着频率变化的快慢程度的量称为群延迟。也就是说群延时的是代表了相位的失真，群延迟恒定时传输波形失真最小。所以线性传输网络，工作频带中的群延时应为常数。

通俗的理解就是，群可以看成是由各种频率的波叠加构成的一个波包络，群延迟就是包络的延迟，当群延迟为一恒定值时，包络的形状就不会发生变化，无失真；反之，则各个频率的波延迟不同，组成的波包络形状发生变化，造成失真。所以如果群延时比较大，我们看信号就相当于过了一个哈哈镜，完全失真了。
