浅谈射频探针的发展

若干种探针或者将3）和4）组合在一起，或者不使用微同轴电缆（图9）。一个同轴连接器是低于65GHz的射频探针常用的测试系统界面。同轴和波导这两种连接方案均是50 到110GHz频率范围内可能的界面。在单次扫描中，覆盖了从直流到110GHz的宽带测试系统利用了最小尺寸（1mm）的同轴连接器。不同尺寸的矩形波导是与110GHz以上的测量系统对接的。

图9、（a）基于一个微同轴电缆的射频探

（b）波导界面

（c）从同轴到共面线的直接过渡

一个探针技术的自然寿命大约是12年。有两个主要因素推动着探针技术的发展：

1） 改善高端应用中的测量精度
2） 降低主流应用的测试成本。

除了主流（Allstron公司）和高端应用（DMPI公司）的新的探针供应商以外，一些射频微波行业的中小型服务商也在提供用于低频及宽频领域的的产品。

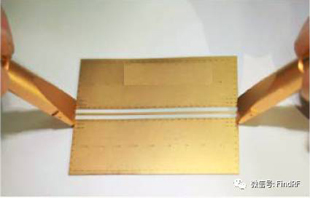

FindRF提供的MP系列同轴探针，满足DC-20GHz的测量需求，特性如下：

1.DC-20GHz 带宽
2.超低的插入及回波损耗
3.GSG、GS 配置（0.8/1.5/2.5mm 间距范围）

优势：

1. 容易探测测试没有任何焊接过的电路板信号
2. 兼容pogo 大头针允许探索non-planar 结构
3. 探针的使用寿命更加长久
4. 较少测试时间

应用于：

1）射频和微波模块信号插入,检测和测量输出；
2）高频电路板电气性能分析；
3）高速数字电路分析

该系列探针为应用提供了优良的电气性能与相邻测试点。同时探针提供了多种测量间距满足信号到地面的接触。能够用于多种应用场合，满足多领域的信号探测测试。亲们可以点击阅读原文了解更多详情哦！

内容编辑整理自：IEEE杂志2013
