噪声系数测量的三种典型方法

Y系数法适用于大范围噪声系数的测量，简单易行并且准确度高，只需要知道噪声源的ENR，并测量出噪声源冷、热2个状态下的输出噪声功率，不用测量DUT的增益，因此在对噪声系数准确度做检定时采用此方法。

5、实验验证

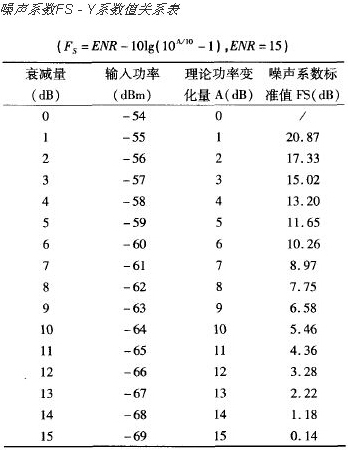

将式(10)给出的Y系数代人式(9)，就复现了噪声系数标准值F_s，结果如表1所示。

我们选用AV3984型微波噪声系数分析仪进行实验，其工作频率为10 MHz～26．5 GHz，实验框图如图4所示。

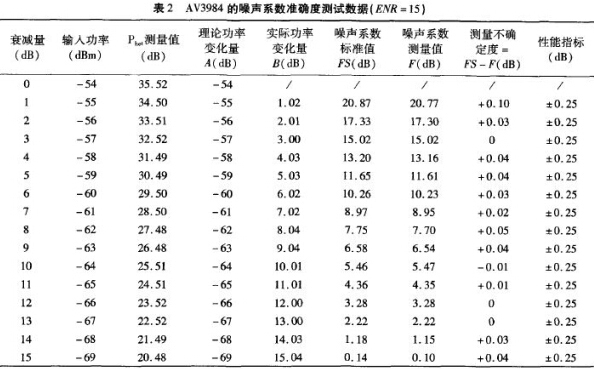

依据图4所示连接实验仪器，AV3984的噪声系数性能指标为±0．25 dB，测试数据如表2所示。

实验中使用标准衰减器，通过记录噪声系数分析仪的Phot值，代入下列公式计算，得出噪声系数测量值：

结果表明，数据的最大偏差在0．25 dB内。Y系数法能测量很大的噪声系数范围，适用于任何频段，不受增益限制，准确度更高。

实验中使用智能噪声源，超噪比表可以自动从噪声源内上载到噪声系数分析仪内，也可以在需要的时候通过命令上载。对于需要手动输入超噪比表的噪声源，在测量之前一定要确认所使用的超噪比表与噪声源是匹配的。

6、结束语

本文讨论了测量接收机噪声系数的三种方法，每种方法都有其优缺点，适用于特定的应用。噪声系数测试仪法最直接简单，在低噪声测量中准确度更高；增益法可用于所有频段，尤其适合测量较高的噪声系数，但受频谱仪的基底噪声限制；Y系数法适用于所有的系统噪声系数测试，准确度较高，通过实验验证可看出数据的偏差较小，且不受增益限制。
