本部分介绍如何确定 1.09-GHz 带通滤波器通带内的线性相位偏移。
在此，将按照下面的步骤评估 DUT。
|
步骤 |
描述 |
|
1. 连接 DUT |
连接 DUT。 |
|
2. 定义测量条件 |
定义测量条件。 |
|
3. 执行校准 |
执行校准。 |
|
再次连接 DUT 以执行自动定标功能。 |
|
|
5. 指定电延迟 |
指定电延迟。 |
|
6. 测量对线性相位的偏移 |
统计数据功能（峰-峰值）用于确定线性相位偏移。 |

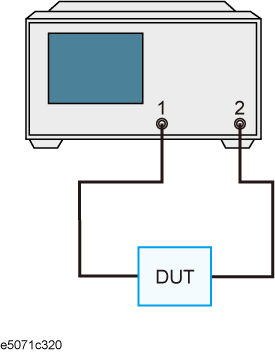

按下图所示连接 DUT。
请按照如下所述的步骤定义测量条件。
|
设置描述 |
主要操作 |
|
预置 |
“Preset”（预置）>“OK”（确定） |
|
中心频率：1.09 GHz |
“Center”（中心）> 1 > .> 0 > 9 > G/n |
|
频率跨距：20 MHz |
“Span”（跨距）> 2 > 0 > M/u |
|
测量参数：S21 |
“Meas”（测量）>“S21” |
|
数据格式：扩展相位 |
“Format”（格式）>“Expand Phase”（扩展相位） |
|
执行自动定标 |
“Scale”（刻度）>“Auto Scale”（自动定标） |
执行直通响应校准。
|
设置描述 |
主要操作 |
|
执行直通响应 |
（连接直通标准，而不连接 DUT）“Cal”（校准）>“Calibrate”（校准）>“Response (Thru)”（响应（直通））>“Thru”（直通）>“Done”（完成） |
像连接 DUT 中所示，再次连接 DUT，以执行自动定标。
|
设置描述 |
主要操作 |
|

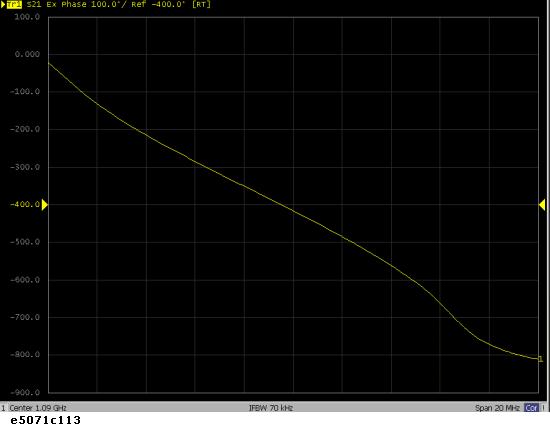

执行自动定标 |
“Scale”（刻度）>“Auto Scale”（自动定标） |
输入电延迟以使相位迹线变得平直。
|
设置描述 |
主要操作 |
|
输入电延迟 |
“Scale”（刻度）>“Electrical Delay”（电延迟）>“Up Arrow”（向上箭头）/“Down Arrow”（向下箭头）键或旋钮（使迹线变得平直） |

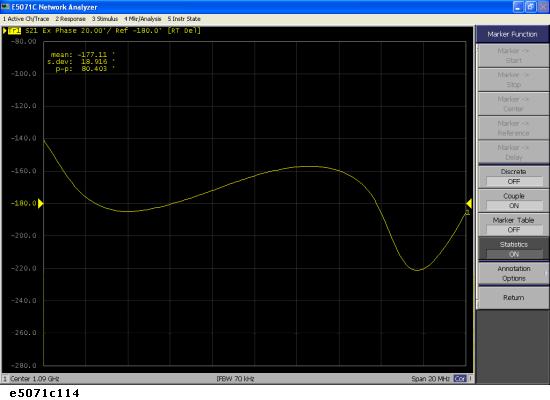

统计数据用于读取线性相位偏移（峰-峰值）。
|
设置描述 |
主要操作 |
|
执行自动定标 |
“Scale”（刻度）>“Auto Scale”（自动定标） |
|
显示统计数据 |
“Marker Function”（标记功能）>“Statistics”（统计）（将其设为“ON”（打开）。） |
