帮忙看下这个正负电源双输出电路原理

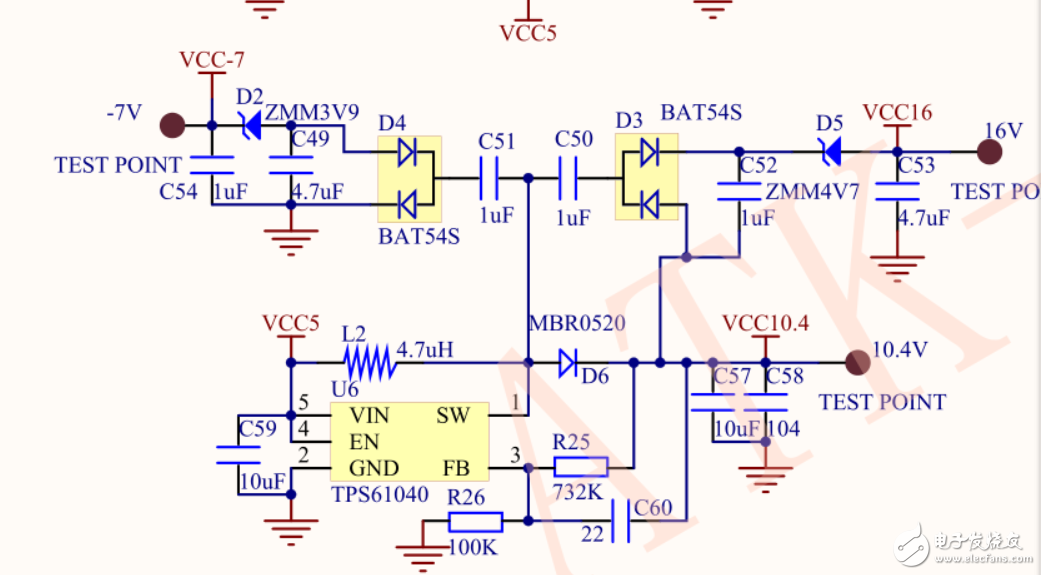

tps61040升压IC输出10.4V，3脚是电压反馈端。
1脚脉冲信号经电容耦合到二极管倍压整流后，减去3.9V＝－7V。
1脚脉冲信号经电容耦合到另一路倍压整流正电压叠加10.4V，输出电压减去4.7V＝16V。

我感觉你这个电路 D2 和D5 两个稳压管的使用不对。

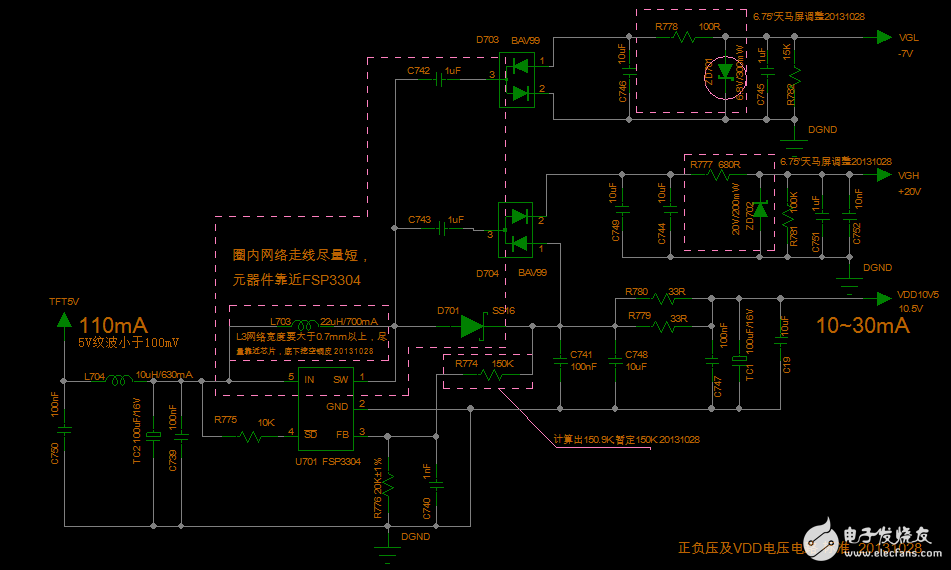

以下是我以前做过项目使用的给显示屏偏执供电的电路。接地点不同 D4和D5 配合C50 C51产生不同电压。稳压管最终稳定电压输出。

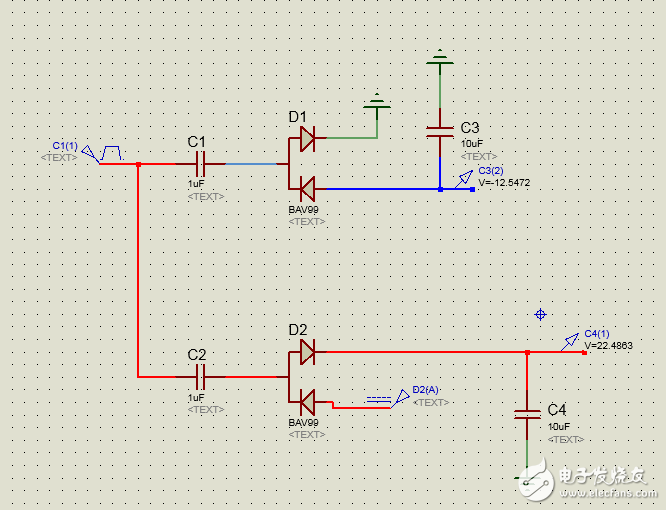

详细原理你可以借助下仿真软件，看下电流走向，主要是二极管对交流信号的单项导通特性！

你好这是LCD电影驱动很成熟的电路，因为我不知道怎么计算，所以发图出来。图是不会错的。
