求大神,为什么3D效果会是这样?

时间:10-02 整理:3721RD 点击:

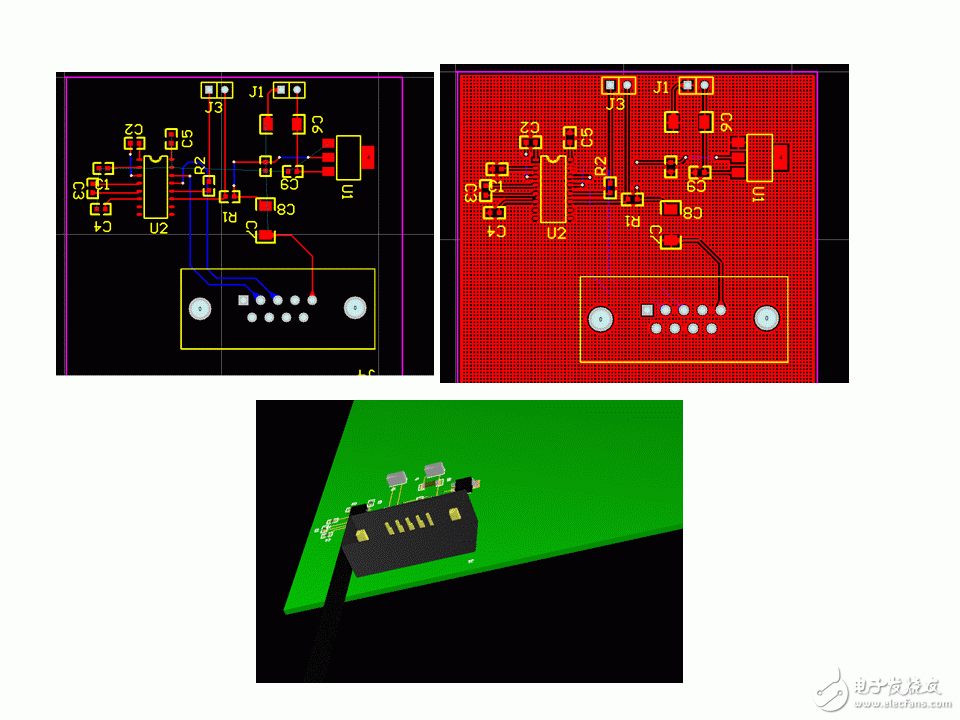

求大神,为什么3D效果会是这样?


没有做boardshape的处理

你要重新定义板子大小

是在禁止布线层设置电气边框的啊

我是先对元件布局,再画边框的,重新设置边框也不可以啊

不明白你的问题

首先图中看出,你用的是AD软件,其次第一张图显示你没有定义板子大小,你应该只是在KEEPOUT层绘制了禁止布线区就认为是定义了板子大小。如果重新定义板子大小,禁止布线区以外应该是灰白色。

楼上都说得很清楚了,板子形状没有定义。可以依次按DSD,先定义板子的外形尺寸。再按3看3D效果。
