CN3703充电问题
时间：10-02
整理：3721RD
点击：

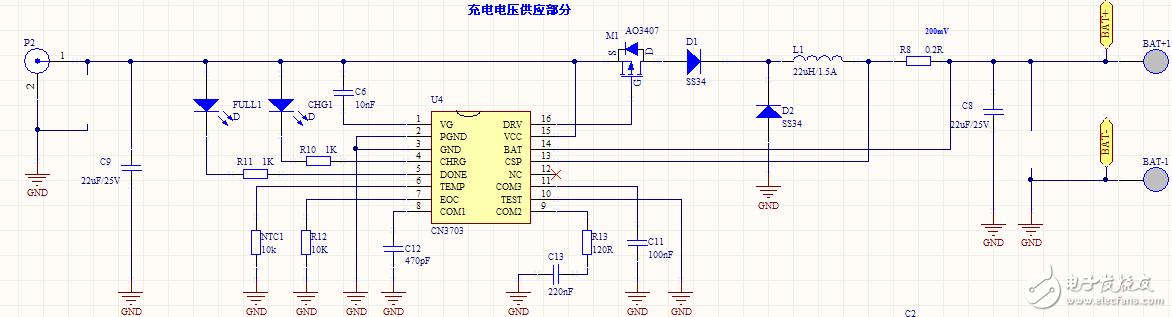

最近弄了个笔记本充电宝，使用了CN3703做充电控制芯片，但出现如下问题：按照手册的电路设计后发现充电电压大于16V时无法正常充电小于该值时可以正常充电，如果调节COM1，COM2，COM3各端口外接的电容值后可能又会出现这样的情况 在充电电压小于16V时能正常充电，在大于16V小于19V时不能正常充电，在大于19V时能正常充电，这些电压的界限值不是很明显，但就是不能调节到比如说充电电压小于[img=0,1]file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\503699401\QQ\WinTemp\RichOle\5}QO20YDZL]7ZN)J[8G6M6Y.png[/img]21V时可正常充电的情况，请知道的大虾们给个提示，折腾了好几天也没发现问题。电路图如下：
[img]file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\503699401\QQ\WinTemp\RichOle\5}QO20YDZL]7ZN)J[8G6M6Y.png[/img]
[img]file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\503699401\QQ\WinTemp\RichOle\5}QO20YDZL]7ZN)J[8G6M6Y.png[/img]
[img=0,1]file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\503699401\QQ\WinTemp\RichOle\5}QO20YDZL]7ZN)J[8G6M6Y.png[/img]
[img]file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\503699401\QQ\WinTemp\RichOle\5}QO20YDZL]7ZN)J[8G6M6Y.png[/img]
[img]file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\503699401\QQ\WinTemp\RichOle\5}QO20YDZL]7ZN)J[8G6M6Y.png[/img]
[img]file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\503699401\QQ\WinTemp\RichOle\5}QO20YDZL]7ZN)J[8G6M6Y.png[/img]
[img=0,1]file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\503699401\QQ\WinTemp\RichOle\5}QO20YDZL]7ZN)J[8G6M6Y.png[/img]
[img]file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\503699401\QQ\WinTemp\RichOle\5}QO20YDZL]7ZN)J[8G6M6Y.png[/img]
