仪表放大器失真分析

时间:10-02 整理:3721RD 点击:
今天仿真INA128发现输出失真,不知道哪里的问题,希望论坛的大神帮帮小菜鸟。这个过程有三个问题:
1、为什么R2=10k的时候不会失真,一般来说这种失真不是三极管偏置没搞好么。
2、一般运放的输入接电阻是什么作用?
3、运放输出接的电阻(R5)什么作用?网上有说是阻抗匹配的,有说限流的,有说防止运放自激的。
帮帮忙,很多不懂的地方。@blust

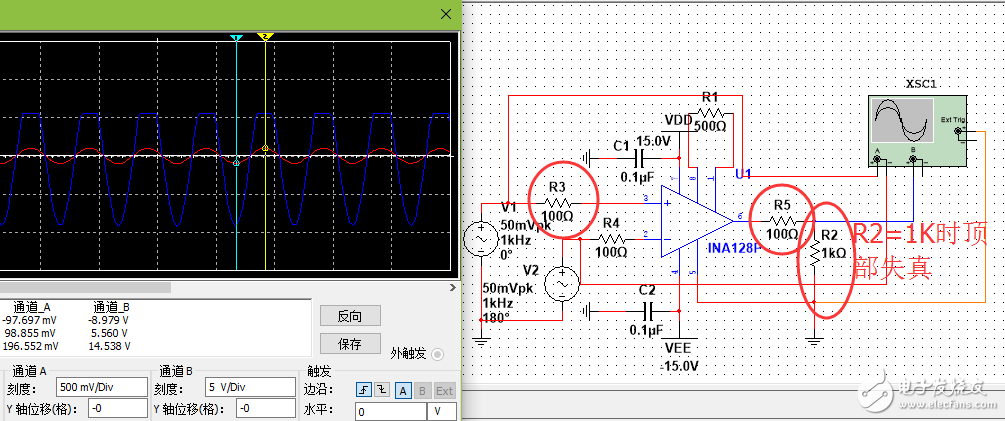

R1=1K


下载附件 保存到相册

2017-8-1 12:24 上传

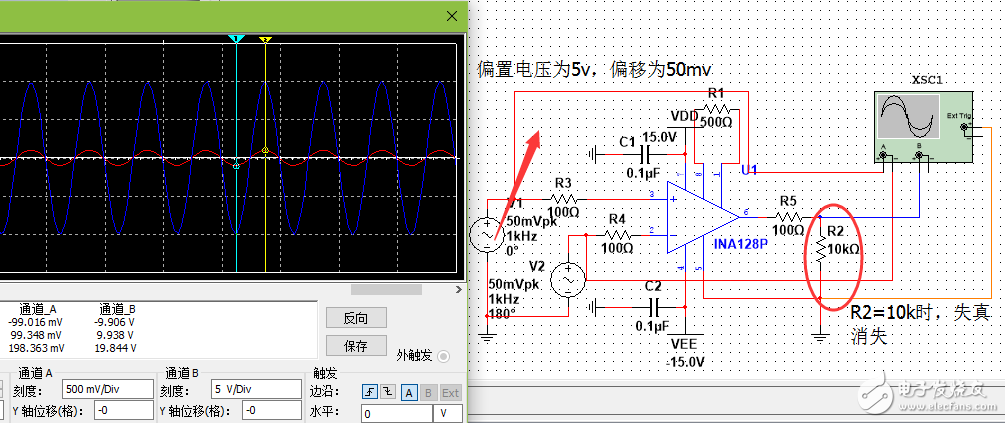

R2=10K

R2=10K

就是说,假如只能输出6mA的驱动电流,输出为10V时,需要大电流驱动,这时候运放已经以最大能力6mA驱动了,你接的负载电阻为1kΩ,输出电压才6V,要达到10V的输出在1kΩ的负载上,需要10mA的驱动电流,而这个运放提供不了这么大的驱动电流,所以就出现消顶了。
用10kΩ电阻的话,到10V输出只需要1mA驱动电流就可以,所以这个运放可以驱动,不会出现消顶现象。

这种情况不是失真,是消顶饱和。失真是波形畸变。
你把R5去掉再试一次看看

R5和R2组成了一个输出分压网络 两个电阻阻值确定。要变两个都要变 这个波形就是电压升高超出了电源电压部分被削弱
输入电阻用于和反馈电阻求运放闭环放大倍数这样 比开环稳定防止干扰 此图限流没见反馈电阻

R5去了没用,还是要看R2 ,R2只要大于1.7K就不会削顶了,但是搞不懂为什么,我这个R2作为负载接的。那照这个情况负载还不能随便用了

供电电压+-15V,这个输出电压负向电压最大也只有10V,正向本来应该也是10V呀,但是它现在到不了.关键是这个波形怎么会随着负载R2变化呢,我调节R2>1.7k波形就正常了。

R2的作用分压 电阻越大 消耗的电压越多 越小 消耗越少,不要让输出和电源相等!

那就是这个运放的驱动能力有限,最大只能提供约5-6mA的电流,电阻太小的话以最大驱动能力都不能把电压驱动上去,所以会出现消顶的现象。电阻换大之后驱动到同样的电压需要的电流变小,所以消顶现象消失。

哦,轨道轨的可以吧

还不理解,我再想想看

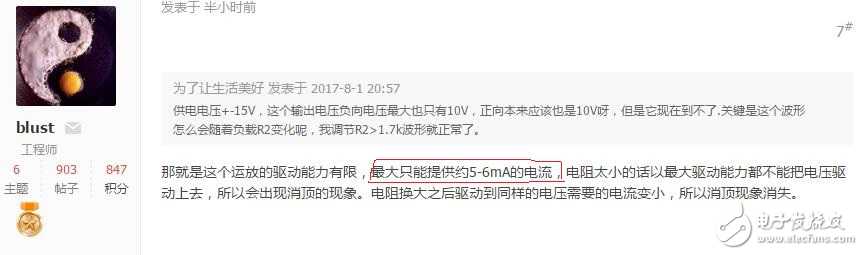

7楼说的对,参考图片!


放大器不是拿来就用的,建议你看一本书,《你好,放大器》初识篇,希望对你有用。


我写的这个电流值也是根据你给的图上的消顶电压值和电阻值计算出来的大概值,具体还是要参考芯片手册的。
找到问题点就行,有帮助请采纳,谢谢。

嗯,谢谢指导,待会去看看这书

就是说驱动电流在1k的时候已经达到了最大值,输出电压没有达到最大值,但是这个最大输出电压在1k是不可能达到的,最大只能Imax*1k ,所以会出现削顶。
但是为什么负向电压不会出现这情况,是因为负向最大驱动电流更大一些么

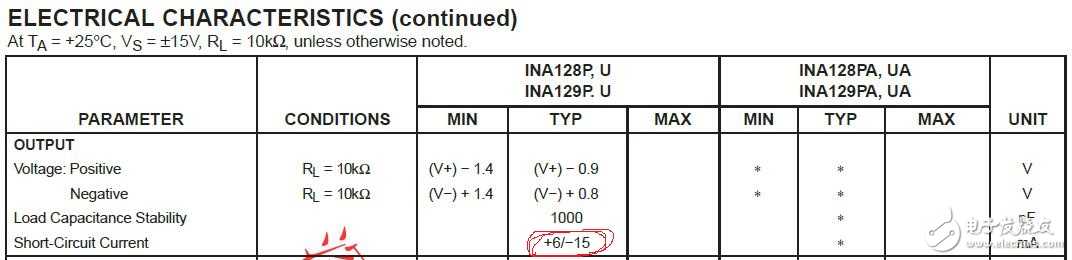

是的,看 @风之追逐 发的手册上写的,正的可以到6mA,负的可以到-15mA。

哦,这个短路电流原来是这个意思呀,它就是运放驱动的最大电流呀,昨天我还一直看不懂这个短路电流干什么用的,谢谢大神呀。你是专门做电路这块的吗

R2的作用分压 电阻越大 消耗的电压越多 越小 消耗越少,不要让输出和电源相等

嗯,谢谢额,这个短路电流之前我还一直不知道干嘛用的

电路软件都有做。有帮助还望采纳。谢谢!
