LM224接成电压跟随器问题

时间:10-02 整理:3721RD 点击:

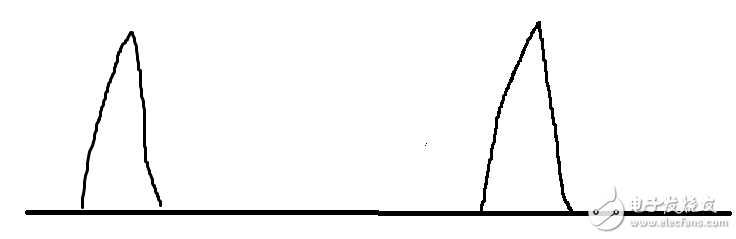

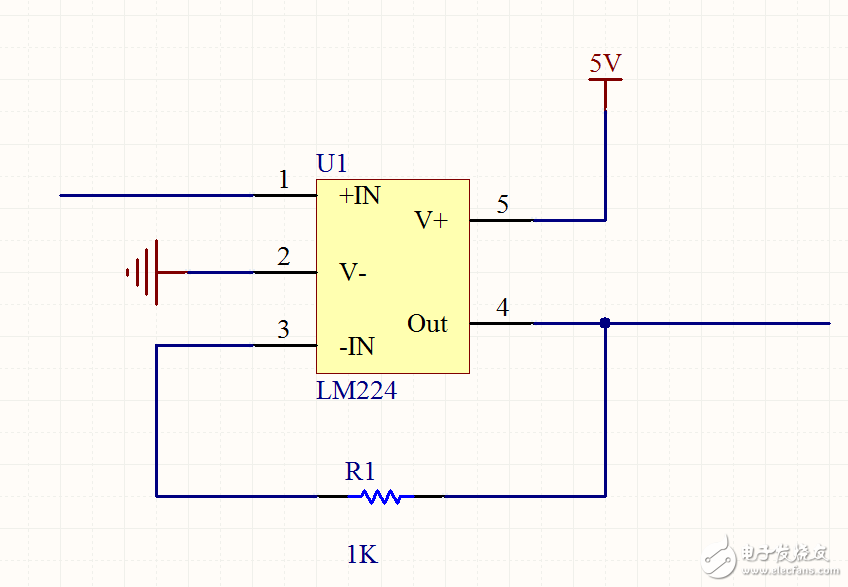

这是LM224接成的电压跟随器。输入端是5Khz的3.3VPWM。输出不接负载,用示波器测试的时候,发现波形上升沿下降沿变长了。前端输入10%PWM,输出端长成这样:

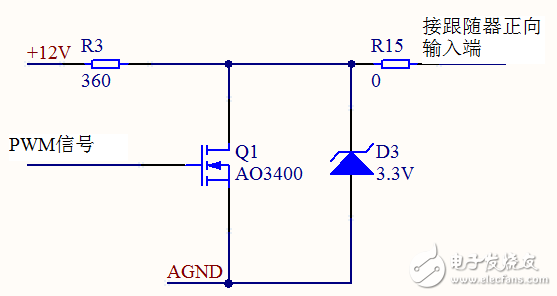

跟随器前级电路:


1Khz输出波形良好,没有出现Trise Tfall拉很长的情况。请问这是怎么回事?

LM224的压摆率只有0.4V/US,不能达到你系统的要求,波形会失真。另外,这款运放的增益带宽积偏小,只有1.3Mhz,因为你的输入是方波,对方波做傅里叶分析的话,是基波和高次谐波的集合,因而,在如此的增益带宽积下,导致系统为一个截止频率为1MHz左右的低通滤波器,所以部分高次谐波被滤除,导致方波失真。

选择压摆率大一些和增益带宽积大一点的运放即可。

与R1并联一个100的电容试试

感谢,你的回答对我很有帮助。

是什么原理呢?
