PCB4层板过孔周围的圆在实际中怎么理解

时间:10-02 整理:3721RD 点击:

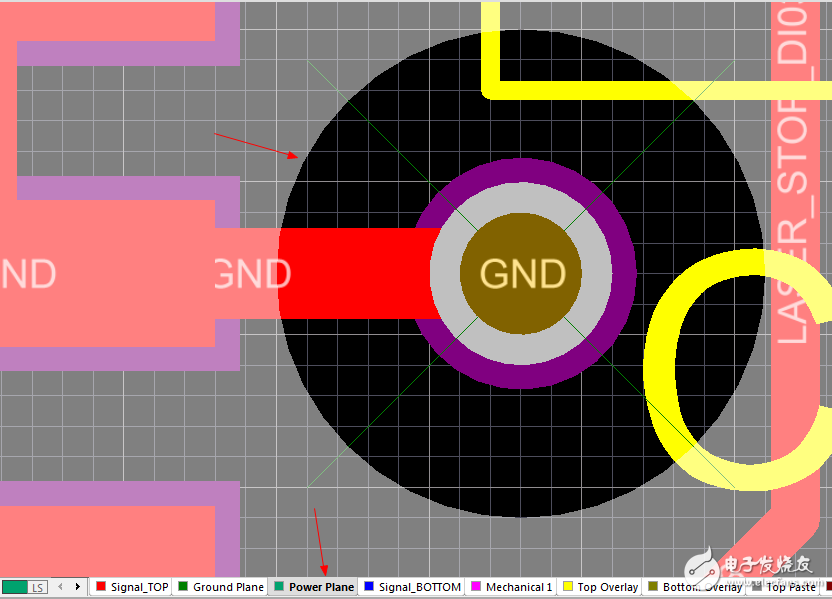

如图PCB4层板选择显示电源层之后,过孔周围的那个圆(图中红箭头所示)存在的意义是什么


规则里设置的间距?

过孔与电源层的有效安全距离

就我一个人回答啊,请采纳,O(∩_∩)O哈哈~

哈哈 看来小编也要拉最佳答案了  最近在忙什么

闲着没事干啊,
回家快一个月了,
公司那边还不通知什么时候入职。

别急 反正这天够热的  就当避暑了

主要是家里也热的不行,这几天都是40度

一个球样  我们这也热得难受

大家好哦 有关于pcb制作方面的问题可以随时联系我QQ3532300093  希望您给你带来点帮助

你用的是负片,灰色的是铜箔,圆表示与过孔的间距(过孔是地网络,要和电源层隔开)
