pcb内电层设计的规则中plane下面的三个规则应该怎么设计

pcb内电层设计的规则中plane下面的三个规则应该怎么设计?如图所示?都选择默认?还是说根据自己设计规则里面电源线的宽度来设计?内电层不走信号线


下载附件 保存到相册

2017-7-24 09:12 上传


下载附件 保存到相册

2017-7-24 09:12 上传

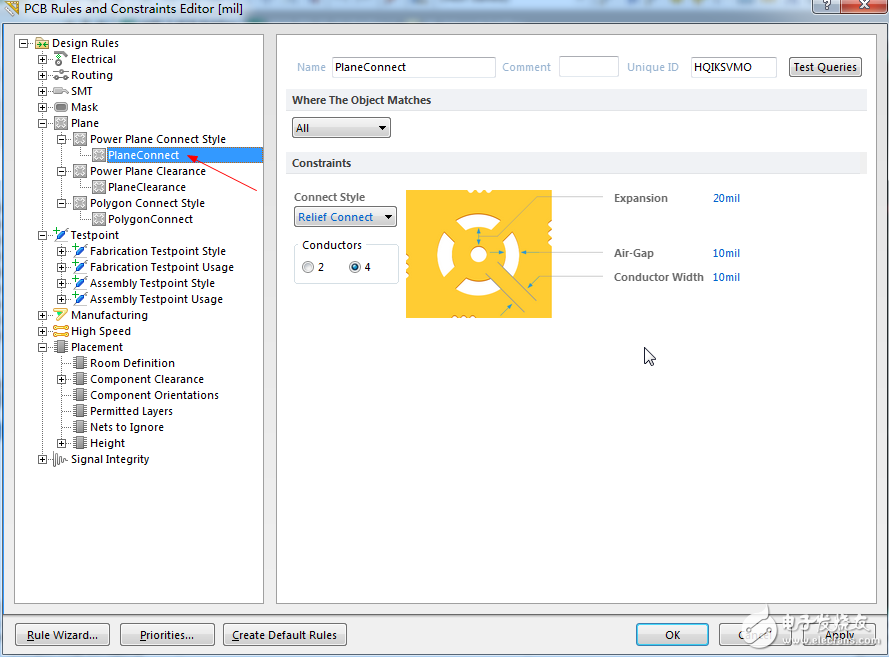

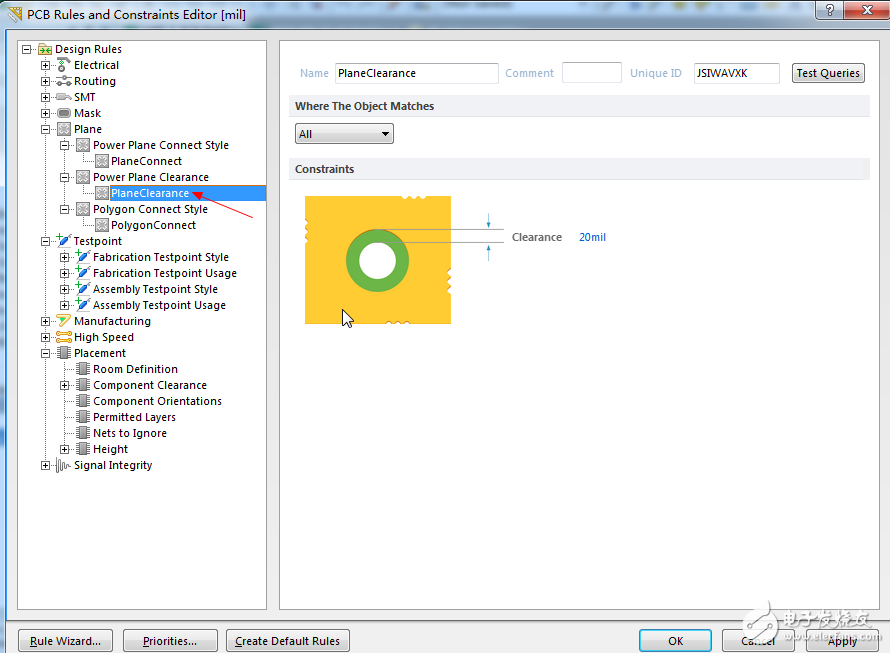

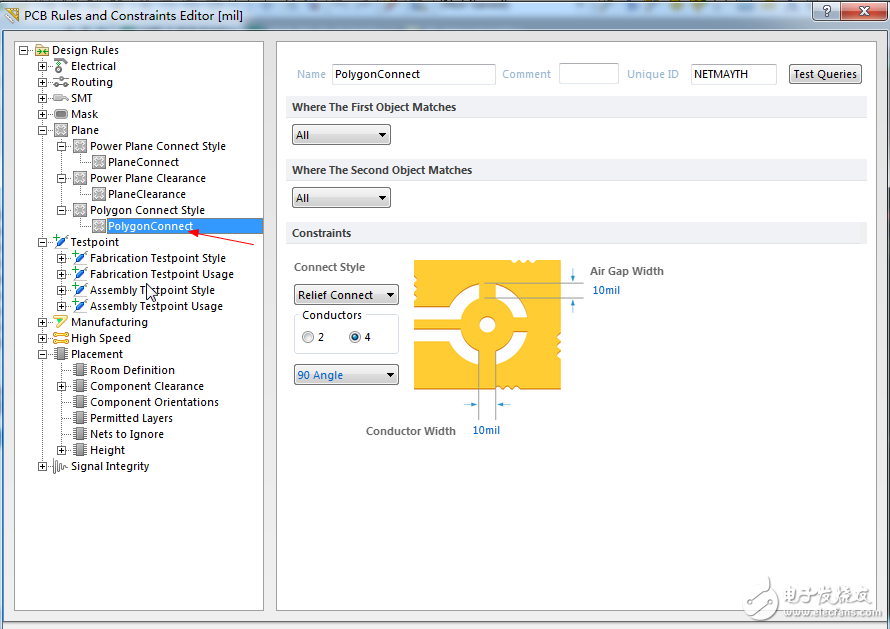

这三个分别是电源层与过孔的连接方式、电源层安全间距、铺铜连接方式，根据自己的要求来，如果自己没什么特殊要求可以保持默认

谢谢，学习了
