求助: 延时开关电路求指点拍砖

电源: DC13.5V
输出: DC13V 1A
延时时间:5分钟---8小时
第一次做设计, 心里没底, 求大家帮看看:

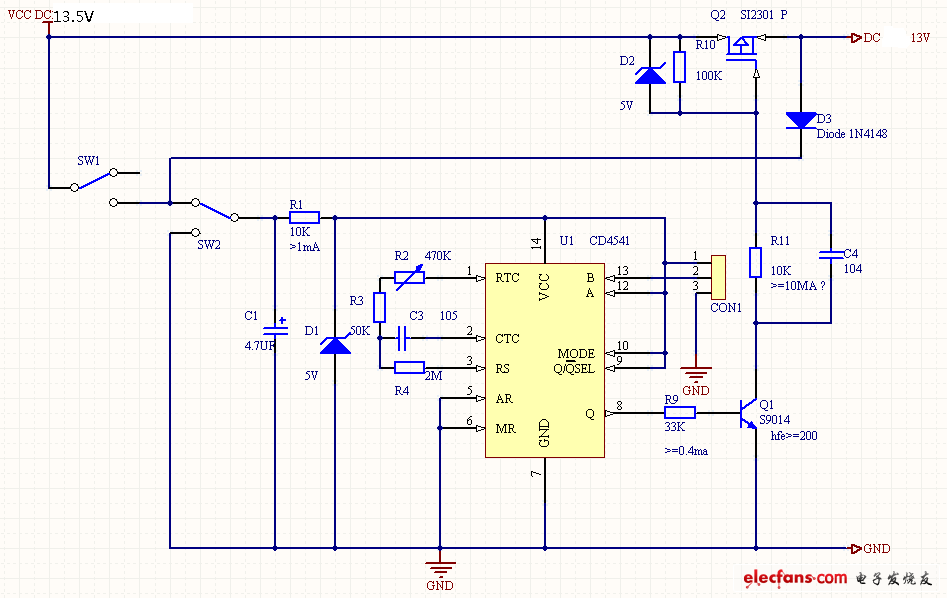

1.电路是否合理?

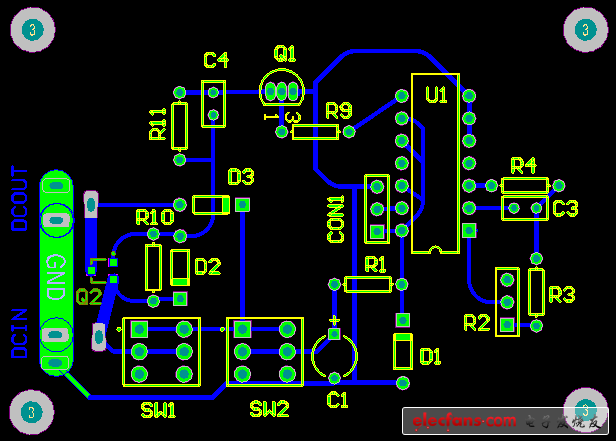

2.PCB是否合理?
3.模拟打印的图为什么看着焊盘中间没有孔?
工作过程：
SW1, SW2为无自锁按钮。
按下SW1， 电路启动（SW1自动复位，SW1复位后由D3供电），CD4541上电，计时开始，8脚输出，直到延时结束，断电。
通电过程中，如果需要断电，按下SW2， C1短路放电，电路断电（SW2自动复位）。
其中：
R2,R3,C3,R4组成振荡，
Con1为计时128或者32768的选择跳线，128计数为测试用，
Si2301 为20V2A的P沟道MOS管。
如下图:

没看懂

抱歉，我没说清楚工作过程。
已经修改了，增加了工作过程说明。
SW1, SW2为无自锁按钮。
按下SW1， 电路启动（SW1自动复位），通电，延时开始，直到延时结束,断电。
通电过程中，如果需要断电，按下SW2， C1短路放电，电路断电（SW2自动复位）。

P沟道的驱动方式不知是否可行?
另外，模拟打印的焊盘中间为什么没有孔?

pcb 图中的 焊盘外围怎么是绿色?
