该怎么检查错误?

时间:10-02 整理:3721RD 点击:

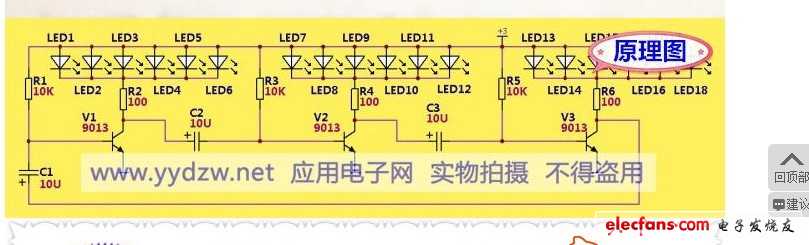

在网上看到的电路图,觉得好玩,决定挑战一下,焊了一个晚上,结果以失败告终,不会亮。求高手帮忙,用万用表怎么检查,感激不尽,我检查几遍没有焊错,led也是好的。






3V可以驱动这么多led吗?

那应该多少伏?网上看的电路图

3V确实有点小,你要检查的话首先检查发光二极管两端是否有压降,再检测BJT的bce三短电压,看能否能构成放大,

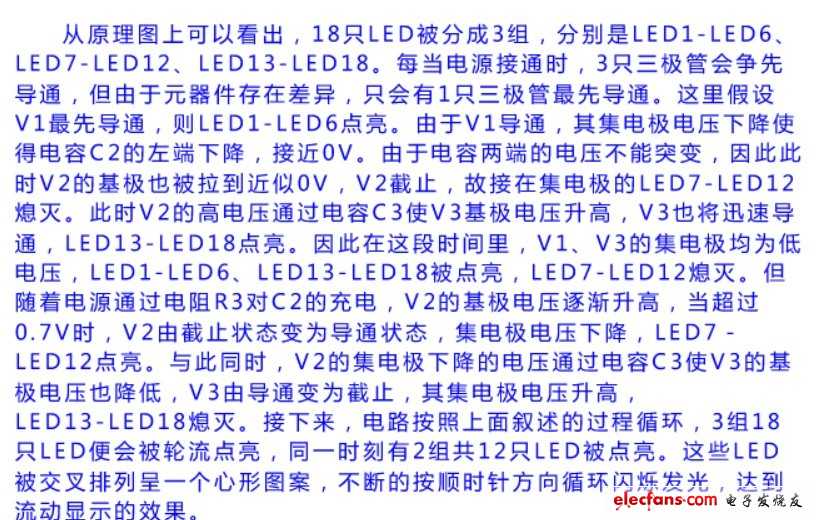

PS:个人感觉C1的极性有些问题,你可以将C1的极性对调一下试试。再不行我也没啥办法了,你能把这个图的文字说明发来下么?

好多的led


劳烦你看一下,多谢了

这个你就用万用表测一下每个元件的电压,比如 三极管的三级,二极管这样你就知道每个测试点的工作状态了!

我帮你做了下仿真,效果出来了。只是换了几个元器件,BJT换成了2N3094,我嫌10uf的电容循环速度太慢,我换成换成1uf的了。具体的实物就看你自己了哥们。我也帮不上忙。


那个电容是极性电容。

用原来的元件测试不行吗?我去还元件试一下,谢谢 你了

,不懂来围观

来学习 谢谢分享

这里氛围很好   菜鸟报道哈哈
