怎样提高放大器输出电压变化范围

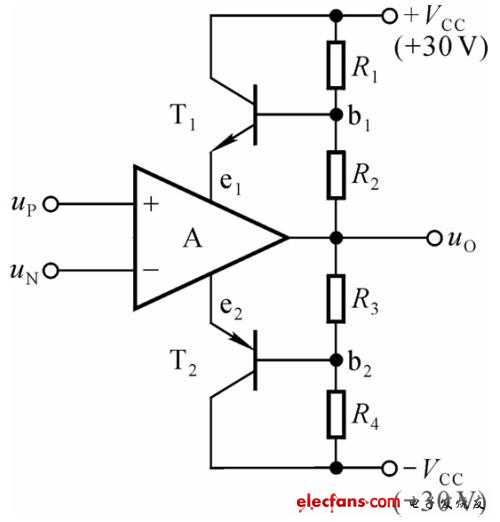

  如图静态时，通过参数设置使uo为０，运放的电源电压为±15V。当uo正向增大时，T1趋于导通，管压降减小，Ve1增大； T２趋于截止，管压降增大，Ve２减小；在保证电源电压差值不变的前提下增大了uo的正向变化范围。 Uo反向增大时，作用相类似，增大uo的反向变化范围。求详细解释怎样增大Uo的变化范围的，，，最好直白一点。谢谢各位大侠啊！

顶！

对于理想运放来说，输出电压的最大范围就是正负电源的电压，而实际运放比这要稍低一些。很多运放本身工作电压范围不能超多30V，这个30V指的是正电压进去负电压，所以一般接正负15V，当然现在已经有更高电压的运放了，我们不讨论。而想提高输出电压范围，就要在输出电压升高的时候提高正电压供电降低负电压（负电压数值减少实际电压升高了）供电。反之如果输出降低（同理）是提高负电压供电降低正电压供电，但始终保持正负电压差值为30V。比如输出电压为10V时，Vb1约为20V，Vb2约为-10V，忽略三极管压降，近似认为此时的运放输出范围是-10V到20V，可以看出输出范围向电压偏移的方向移动了，按这个思路推算可以看出这个电路的输出实际范围是-30V到+30V，大了一倍。
当然这是估算，实际上还要加上三极管的PN结压降，运放内部结压降，和电阻分流作用。这些与具体运放三极管和运放电路形态有关。

非常感谢，很详细！明白了！
