555多谐振荡器不能驱动74ls123单稳态电路！求助！..
时间：10-02
整理：3721RD
点击：
求助！
如图
如果用示波器单独测试555的out脚，波形正常，用函数发生器产生的脉冲作为信号输入74ls123的A端，用示波器测试输出端你Q，波形正常，但如图连接将555电路产生的脉冲输入74ls123的A端，输出端Q就不会有波形！
求各位大神帮忙！情况紧急！

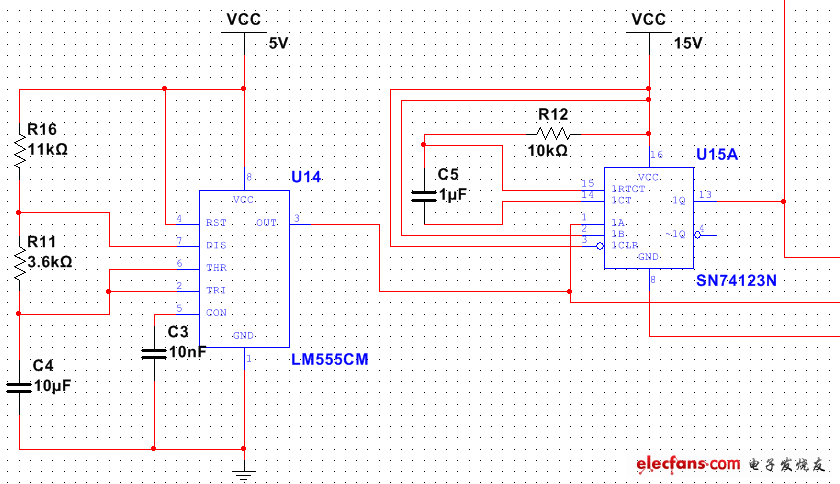

有问题电路图
从555触发器OUT端出来的波形波幅是多大?
从555触发器OUT端出来的波形波幅是多大?
555的out的波形必须为正弦波，改用NE555原装芯片试一试。
5v 啊
是方波啊。
没道理啊，你用函数发生器给的是多大的?
嗯，现在好了，仿真的时候没通过，但焊出来的电路板可以工作，多谢！
