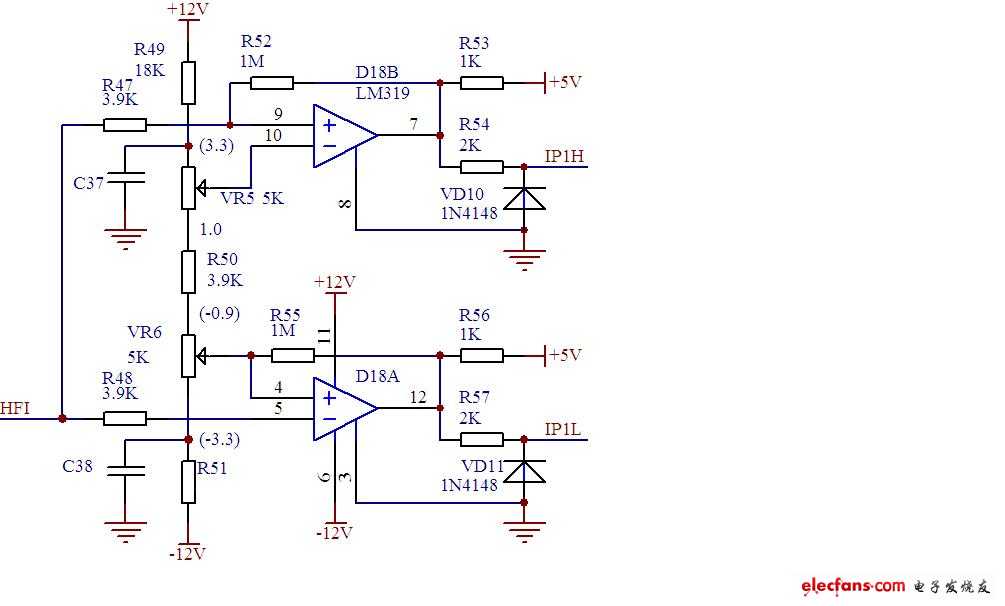

大家知道这个电压比较电路的原理吗？

VR5,VR6是用来调上限和下限的，HFI为输入，IP1L是低于下限输出（低电平有效），IP1H是高于上限输出（低电平有效），R55,R52是比较器的正反馈电阻

我是来学习的

那R53 R54  R56  R57 是干啥的呢?

新来的，学习的。

这个电路输出的是两个控制电平，分别是过电压和欠电压的提示或控制启动保护电路。
输入电压在设定范围以内时，两个输出都是高电位（两个电路都有正反馈电阻——R52、R55）。
输入电压高于设定值后，IP1L输出低电平。输入电压低于设定值后，IP1H输出低电平。

学习来了
