求助555

时间:10-02 整理:3721RD 点击:

       本人想用555做一个电路,对信号(频率为2k-40k)进行延时(在它的一个周期内),并且延时可调。注意不改变原信号。我也在网上找过一些电路,但是仿真起来都没延时效果。
       我是学机械的,不懂电。来公司实习,被分配到这么个任务。领导规定的时间又紧。希望高手给个电路图,小弟在此拜谢了!

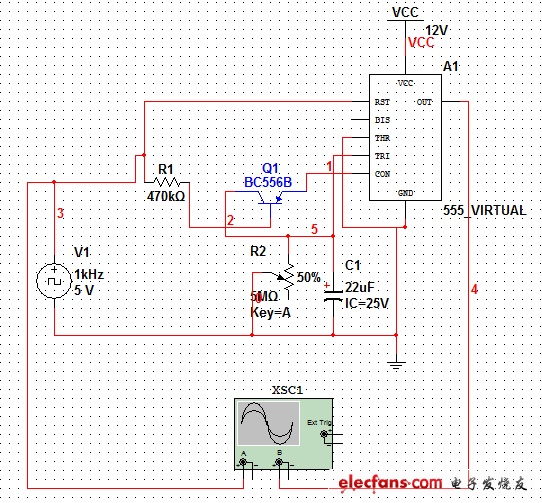

      下面是我从网上搜集的两个电路,都不能实现仿真!
加载中...


加载中...


顺便说一下,我是用Multisim做的仿真!

看看

求大神现身!

一般单稳延时电路,当2脚输入一个低电平脉冲信号(低于1/3Vcc),3脚就会跳变为高电平,3脚保持高电平的时间由R1,C1决定,延时时间T约等于1.1R1*T1,R单位为欧姆,

楼上,先谢谢你的回答。可是,我要实现的是图中这种情况的延时,貌似单稳态触发器的工作波形图不是这样的。还是我没理解好啊。


加载中...

555出来的是方波 你还要对R(电阻) C(电容)的阻值算出来  占空比为50%
你是只用硬件来实现延时吗?程序延时也可以呀 !如果你非要用硬件来实现延时的话 那就多串几对反向器  串的越多 消耗的时间就越多了 这样就可以控制延时时间了 !

555出来的是方波 你还要对R(电阻) C(电容)的阻值算出来  占空比为50%
你是只用硬件来实现延时吗?程序延时也可以呀 !如果你非要用硬件来实现延时的话 那就多串几对反向器  串的越多 消耗的时间就越多了 这样就可以控制延时时间了 !
