串行脉冲输出电路 要求第一次按键时输出两个脉冲,第二次以后按键,每次输出一个脉冲

时间:10-02 整理:3721RD 点击:
要求第一次按键时输出两个脉冲,第二次以后按键,每次输出一个脉冲

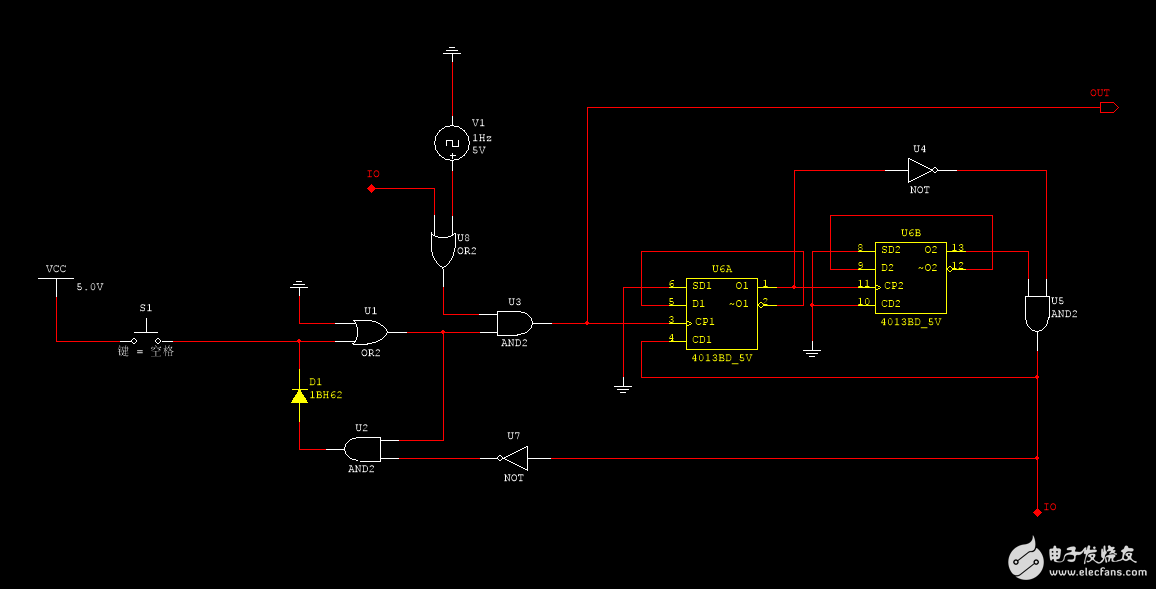

按照自己的思路画了一个,见图:


脉冲源可以用555来做(为了省事,就不做了),对其他电路简单说一下,U1,U2和D1组成锁定器,U6A,U6B,U4,U5和U7完成对锁定器的解锁工作(触发条件是接受到两个脉冲),一旦接收到两个脉冲后,锁定器的输出将由开关S1决定(S1按下,U1输出高电平,断开为低电平),U8和U3主要为了完成第一次按键按下后输出由脉冲源决定,一旦U5输出高电平,U3的输出不会收到脉冲源影响,决定于S1.
对以上电路增加了复位功能,见图:


图中的计数电路可以无视,只是为了看一下效果。
