新手求助--原理图编译及PCB倒入过程中遇到的困惑
时间：10-02
整理：3721RD
点击：
请问各位大侠：
1。如果是原理图进行编辑的时候有WARNING提示说是Wire items to hiden net VCC和Wire items to hiden net GND这两个需要修改吗?还有几个warning说是电阻引脚没有Driving source这个是什么原因呢?

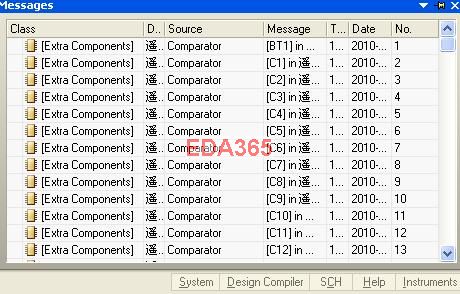

2。原理图编译之后进行导入工作的时候 Valaid 是能通过的，执行也是通过的（都是绿色的√），可是执行之后在PCB编辑环境下打开Message面板发现有好多Extra component 和Extra net的提示请问是什么原因呢?是错误吗?用修改什么地方吗
感谢各位的回答。
1。如果是原理图进行编辑的时候有WARNING提示说是Wire items to hiden net VCC和Wire items to hiden net GND这两个需要修改吗?还有几个warning说是电阻引脚没有Driving source这个是什么原因呢?
2。原理图编译之后进行导入工作的时候 Valaid 是能通过的，执行也是通过的（都是绿色的√），可是执行之后在PCB编辑环境下打开Message面板发现有好多Extra component 和Extra net的提示请问是什么原因呢?是错误吗?用修改什么地方吗
感谢各位的回答。
什么软件?AD吗?
可能是不同库有相同名的封装或是找不到库！
回复 Linda_008 的帖子
是altium designer啊，封装在原理图的时候都已经做好了，并且在导入的时候验证也是能通过的吖，就是执行之后在Message中出现的这些提示，不是warning也不是error，求解释。
原理图元件有隐藏的VCC和GND脚吗?
方便上传你的文件上来吗?
回复 Linda_008 的帖子
嗯，您说的对，经查发现SN74HC14D有隐藏的GND和VCC引脚，谢谢您了呵呵
