请教Altium拼板过程中选择特殊粘贴，钩选中间2项后总是有预拉线，如何消除预拉线？

做拼板，把飞线隐藏掉就可以了，不隐藏也没关系，照样出图。也可以在粘贴时不选“keep net name”虽然粘贴后没网络属性，也有DRC错误，但也没影响。

请教如何将飞线隐藏?

已经找到解决方法。
快捷键“L”，显示“Board Layers and Colors”配置对话框，在其中退选“Connections and From Tos”，再按“确认”，飞线就隐藏了。

回复 handing 的帖子
恩，这方法也可以。还有是view->connectons，这里可以显示/隐藏部分或全部网络；按快捷键N也可以。

拼板时两张图之间的距离多少合适，板间的V型槽如何表示?

可以板边和板边靠在一起（如果有接口的丝印突出板边的，拼板时自己看着处理了....）

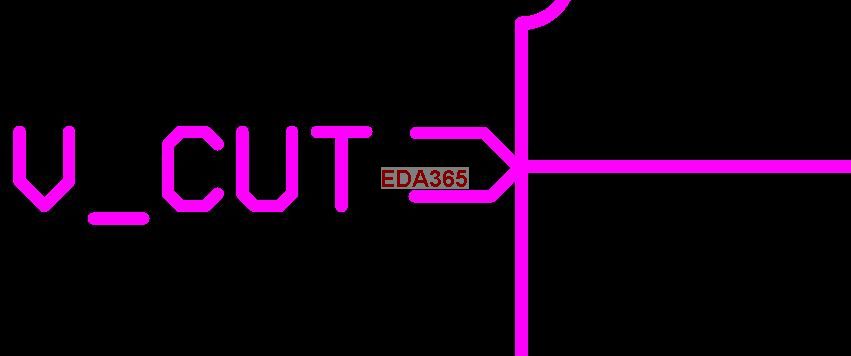

V型槽的表示根据公司要求来，或只要能让PCB板厂明白就行。
