为什么我不能进行差分布线?

时间:10-02 整理:3721RD 点击:
我在使用视频课程的例子布线时,想对差分信号进行布线,但是不能同时布两根线,只出现了一根线的布线轨迹,为什么呢?请高手指点,谢谢!(我还重新编辑了差分信号的设置,并且菜单和工具栏命令都尝试了,还是不行)

原理图设置,规则设置都是有可能出错的,得具体把设置截出来。

file:///C:\Users\Administrator\AppData\Roaming\Tencent\Users\63138501\QQ\WinTemp\RichOle\2_A{P~4EM0QJK139]5YQRWF.jpg

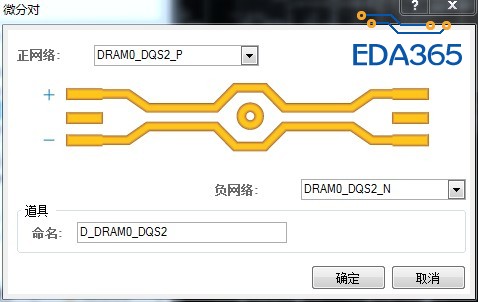

差分对设置


PCB文件是JIMMY老师课程里附带的,我觉得应该设置好了


利用规则向导重新设置了规则,搞定了,谢谢himonika !
