AD 15 库是异形焊盘的制作

  求助各位大大在AD 中如何制作异形的焊盘?很多不规则形状的，以前用PADS 是做一个特殊形状的shape 然后再把焊盘关联上去，shape 可以自己画也可以由  DXF 导入，在AD 中不知怎样做了。
   软件是破解的 AD15 ，谢谢

AD也可以导入DXF文件的啊。

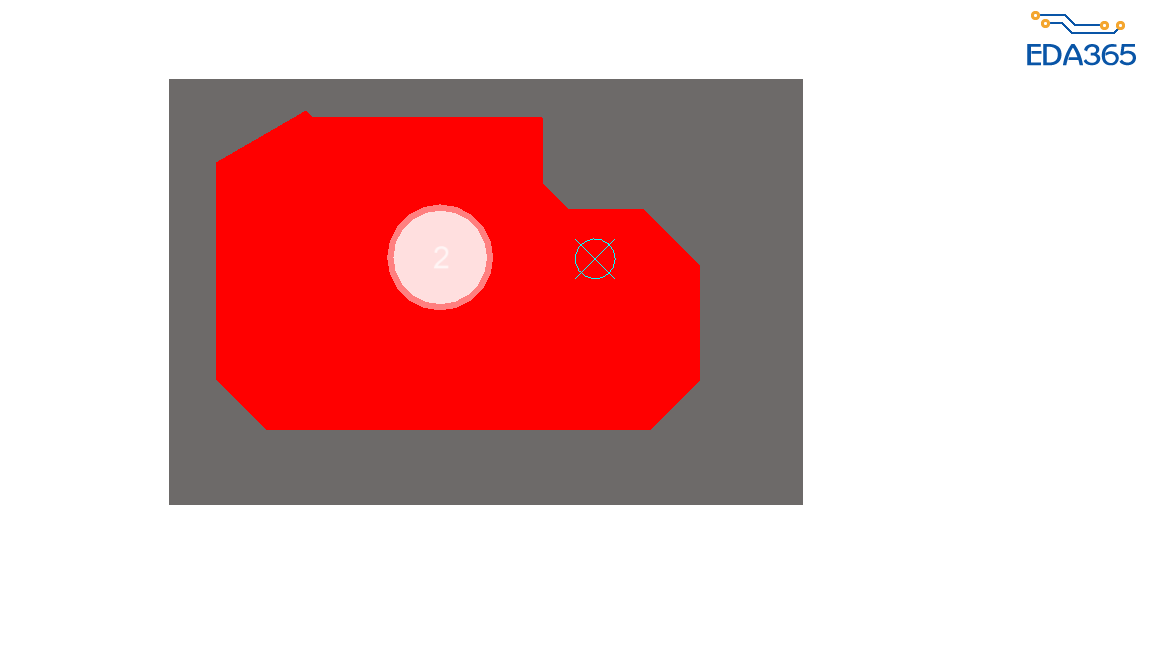

导入之后呢，DXF导入特殊形状建一个铜[img=0,1]file:///C:\Users\Administrator\AppData\Roaming\Tencent\Users\452792066\QQ\WinTemp\RichOle\$[3Y_GZL1[GP@7IA$HPGWZM.png[/img]箔，然后把一个较小的 PAD 放在里面就可以了吗?这样将来零件好像会有报错吧

简单来处理的话，这样就可以了。

直接使用“Place”-“Solid Region”命令就可以画了一个铜皮，然后复制一个到对应的solder层，再加一个小的PAD就可以了。

    那我暂时就这样做吧，出来封装会有报错，先放着吧

如果是比较规则的异形焊盘，可以用几个引脚号一样的焊盘组合。

导入PCB是会报错，需要手动修改网络啊
