地空的形状

时间:10-02 整理:3721RD 点击:

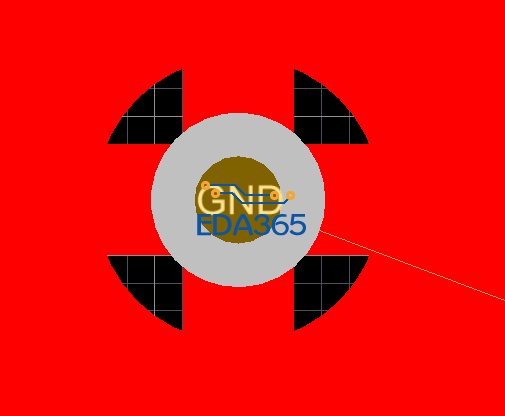

怎么设置成没有十字的样模,


这是AD13

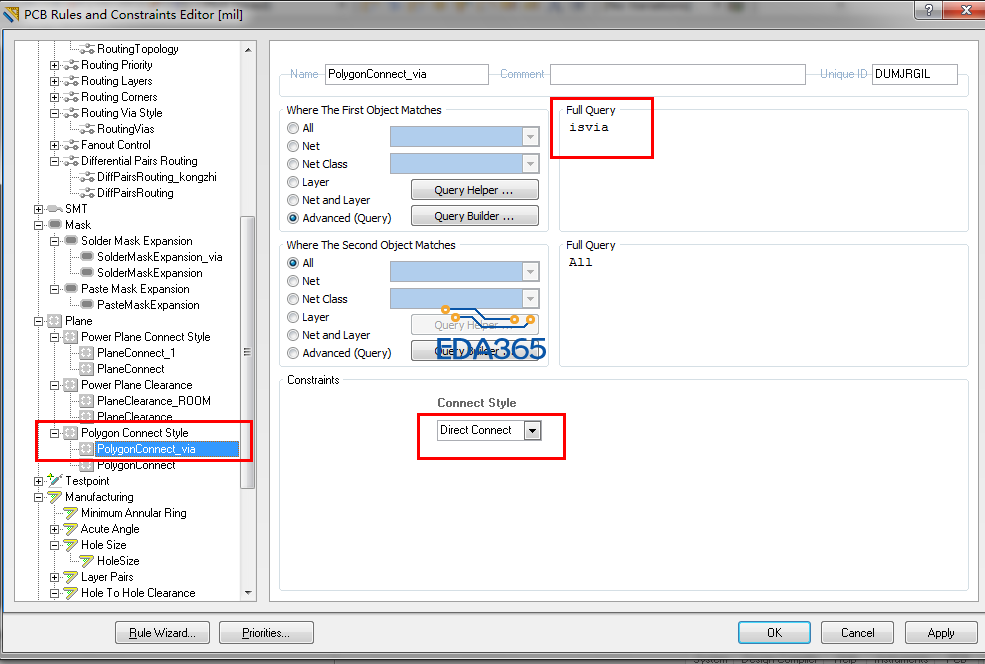

Design ->Rules  里面 进入规则设置,     慢慢找下面有个 plane ->  polygon connect style     这里默认的设置是十字连接,现在你新建一个规则,在第一个full query 下 直接输入 isvia  字打进去,连接方式那里选直接链接。
就是 过孔的覆铜是直连

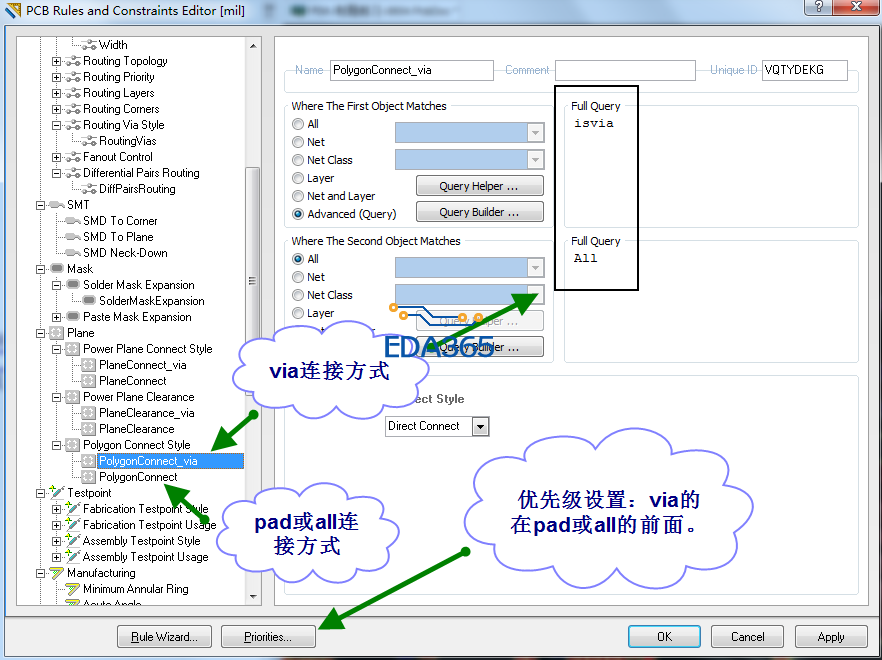

顶楼上的!另外别忘了isvia的优先级是高于all的。

能不能给点小提示,大侠,新手请教了。

如图:
