protel中椭圆形焊盘画法请教

放几个连续焊盘或者在板框层画条线给他，开槽。

这样做是可以，可是我在这个论坛里，看到别人画的电路图，焊盘为椭圆形，难到也是用这种方法画出来的吗?

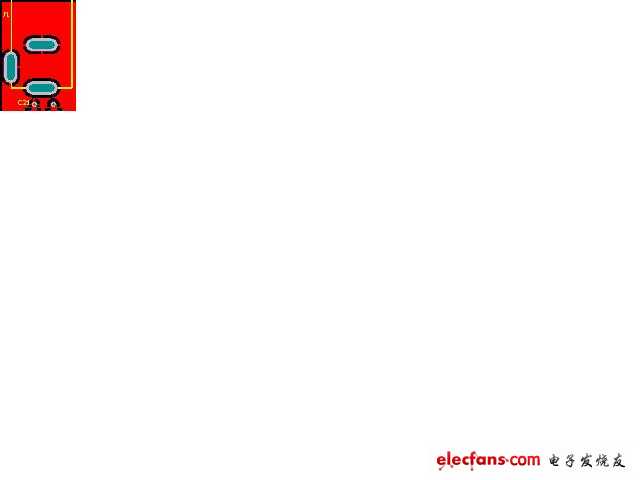

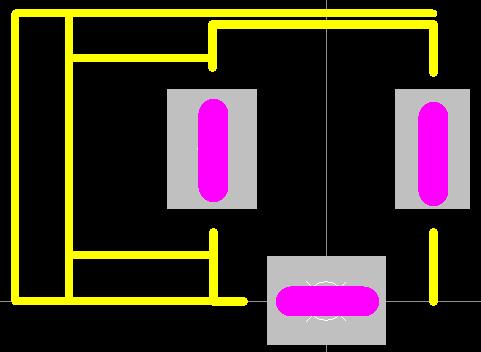

你先放置一个焊盘，焊盘设置成长椭圆形，然后在板框层画一条线，出来的效果就是你上面的了。

能不能弄成这个效果

Altium Designer支持异性焊盘，但protel，只能使用我上面的方法实现。

Altium Designer支持异性焊盘

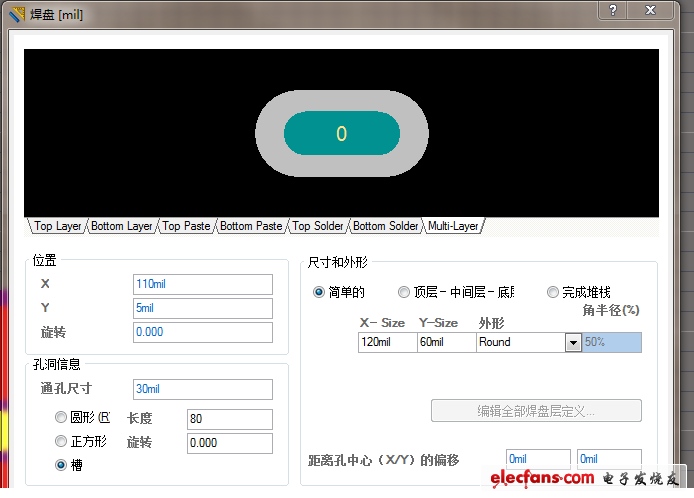

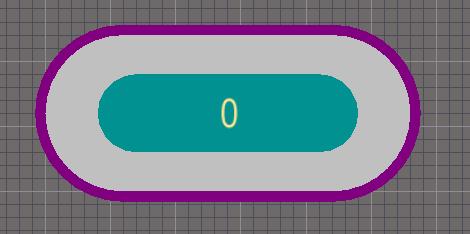

99se是不能直接搞定的，AD里头比较简单，详见图片，改X-size的尺寸和孔洞类型为槽
