铺铜时,如何使过孔也变成花孔?

时间:10-02 整理:3721RD 点击:

如题!PS:花孔就是一过孔+十字架~~~~
谢谢各位!
后记:经过这些天,许多热心的坛友参与,到现在为止,本人觉得最好的答案就是——将过孔变成焊盘,再铺铜。(当然这是治标不治本的。)

在百度搜索过,类似将过孔转换成自由焊盘,重铺铜就OK,但是如何转换,我还没找到方法,找过相关的书籍,还是未果~~~~请各位指教哈!

没什么用,花孔是为了焊盘散热,过孔又不用焊锡

回复 兰兰 的帖子
你说的应该是热焊盘,在design--rules--manufacturing标签--polygon connect syle中--relief connect就行了

22222222222222222222222222

你说的是这样的花孔?

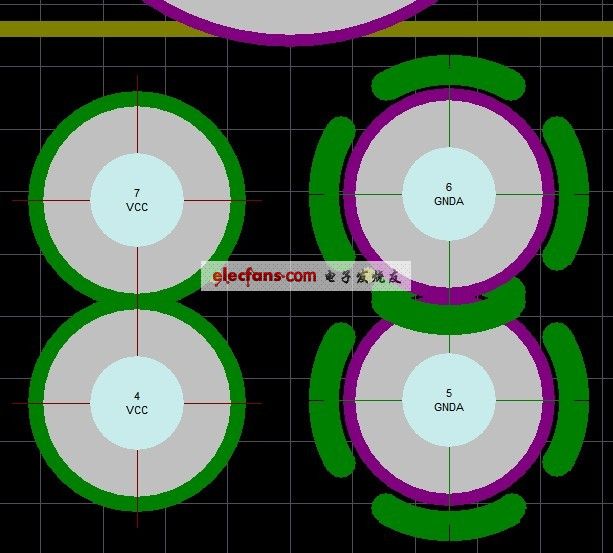

这是与内电层网络相同的过孔吧

回复 cooldog123pp 的帖子
不好意思,这个我会,这个设置是对过孔没有作用,对焊盘有作用~~~~

回复 leebilly007 的帖子
你好,这个是内层的花孔,我那个是表面的花孔~~~谢谢!

回复 songliwu 的帖子
请别在我的贴子里灌水,谢谢!

回复 兰兰 的帖子
请问过孔变花空有什么作用呢

回复 oufei19 的帖子
你好,我知道这没有什么用处,只是比较美观罢了,好看~~~另外,类似对有点抗干扰的作用~~~

回复 兰兰 的帖子
抗干扰是一点作用都没有的,至今还没看过过孔有十字的板子 可以发个图上来看看

回复 cooldog123pp 的帖子
那不好意思,我记错了!不过,是有这样的板子,我自己就做过,按客户的要求做的~~~

回复 兰兰 的帖子
受教了 相互学习 呵呵

回复 cooldog123pp 的帖子
关于这个问题,我想了好几天了,还是找不到答案!快傻了~

回复 兰兰 的帖子

还是昨天那个选项里面,然后在下拉菜单里选via那个选项试试

回复 cooldog123pp 的帖子
这个我也试过了,那个单词的意思是特指的过孔,我去设置了,特指了过孔的网络,跟大小,再重铺,还是没有达到我要的效果~~~5555555

回复 兰兰 的帖子
那我也不清楚了,如果弄好了告诉我啊

过孔不多情况下自己用弧 线画啊,要不试试PADS

回复 oufei19 的帖子
如果很多的话,那麻烦就大了~~~~
