关于AD里的pcb画板有白色圈怎么解决?

时间:10-02 整理:3721RD 点击:

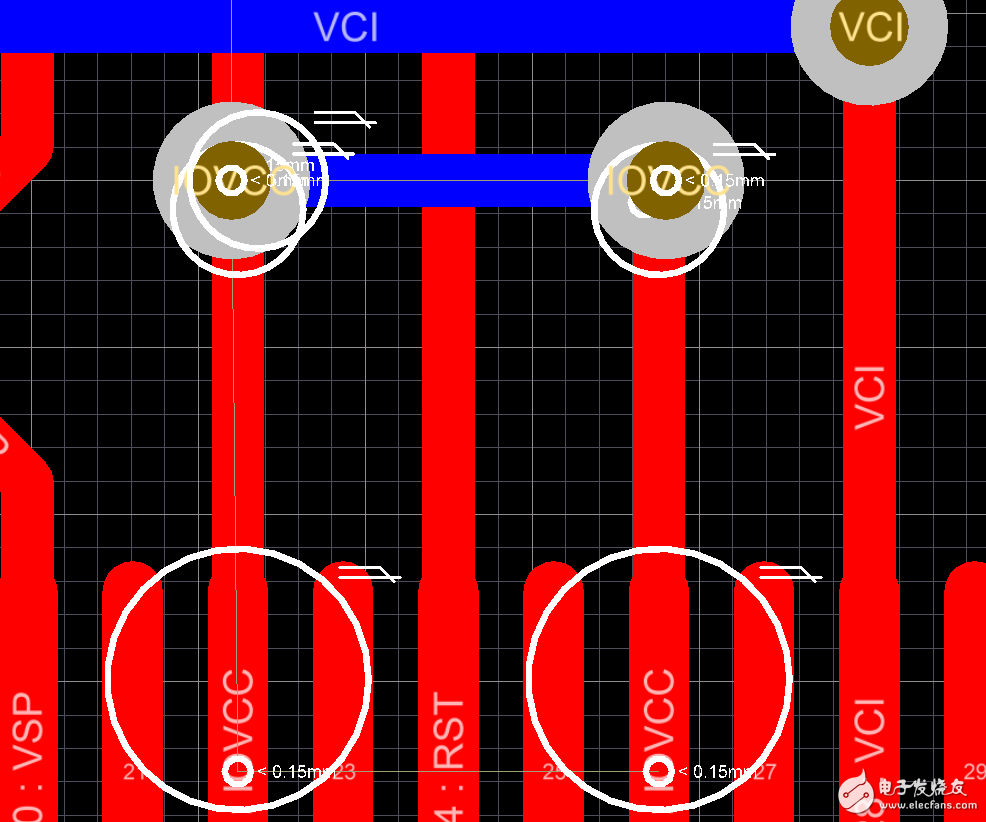

各位大神,这个怎么解决啊



下载附件 保存到相册

2017-1-18 15:58 上传


我估计是规则里面的错误提醒, 但是就不知道是哪个出问题了

错误提醒,工具里消除错误标记可以消除

消除之后会有什么不良的影响吗?

你要确写你的连接没有短路就可以了。

这个是否是故障提醒标记符

有违所定规则的检出

同学你是西工大的吗?

按TM消除   按TM消除  按TM消除

和规则不符合 有警告

呵呵,俺是自学的,老三届中学生,68年全体下乡,断了上高中的路,高唱“青春无悔”赞歌的可不是我们这样的下层人,那是有些红二代的专利。protel自学三个月首张PCB板出作品。
