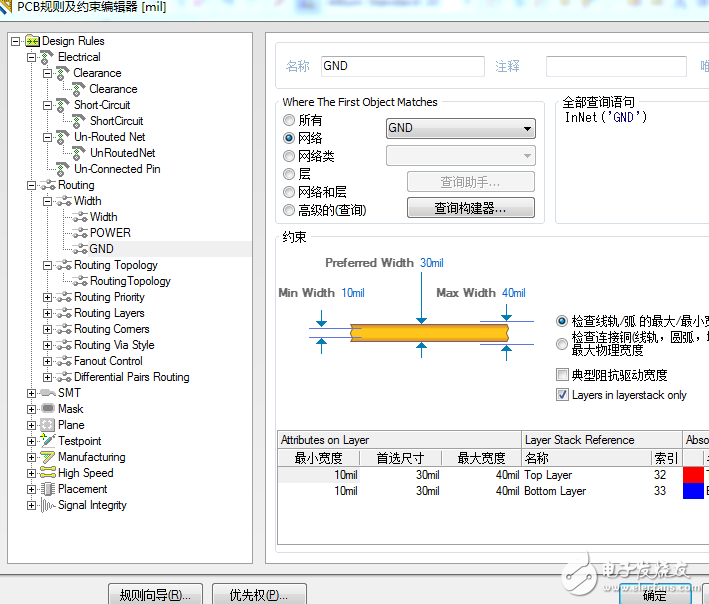

PCB布局布线时我设置了地线的宽度的规则为什么没用


下载附件 保存到相册

2016-3-13 21:35 上传

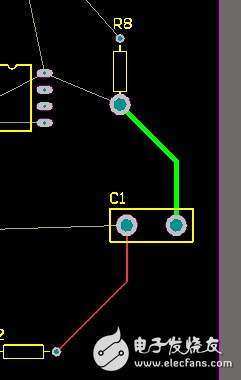

为什么我画地线时改了线的宽度后线会变为绿色

检查下你ERC设置

亲 你设置的线宽是30mil  你连接的肯定不是30mil吧 所以报错 重新连接一下 如果拉出来的线还不是30mil的话 就是规则有问题 设置一下优先权什么的 或者建立一个class设置规则。

我自己试了好几次，想不通怎么会出现绿色的

布线的时候用P+T，不要用P+L，我的就是这样解决了

颜色设置，或者ERC检查
