原理图分析

时间:10-02 整理:3721RD 点击:
请教下大家,这两个原理图中大体的信号处理方式是怎样的?在下市场人员,想慢慢学习技术。



下载附件 保存到相册

2017-2-20 10:07 上传

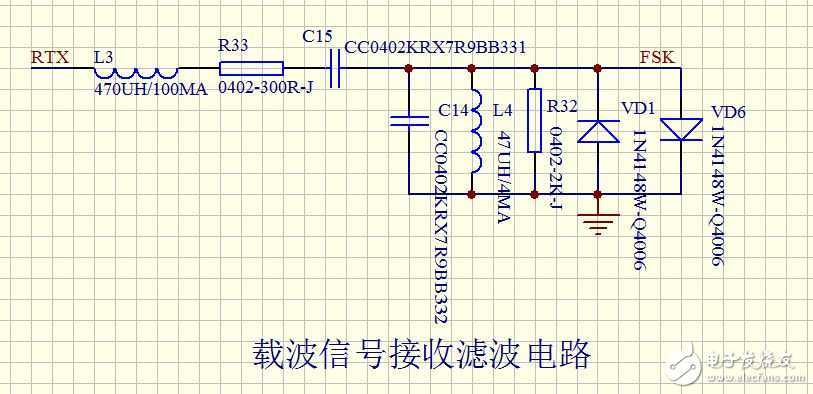

第一张图当中没有看到输出呀

那FSK是输出,后面是连接调制解调芯片

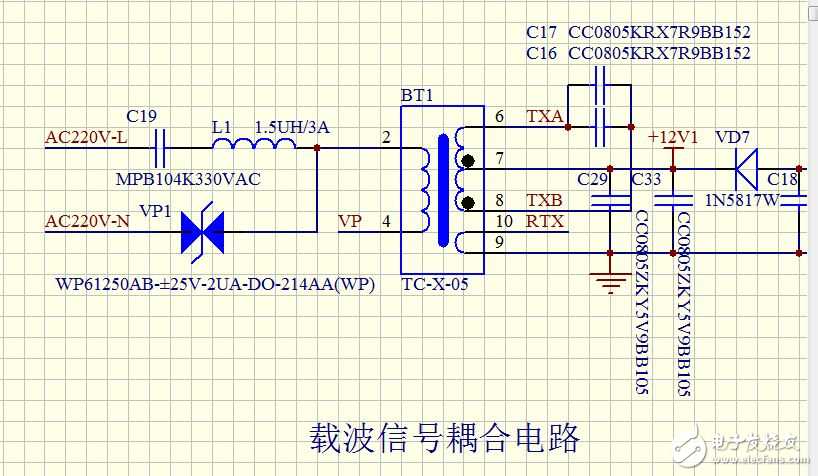

第二张图当中AC220V-N为何没有喝变压器相连

这也是我要问的

没有形成回路 有个什么作用
