关于PCB里焊盘和丝印

没有什么影响，有焊盘的地方喷不上丝印，如果是丝印标号的话做出来会看不清字。所以还是要避免重合。

清除错误标志就可以了，做板子没什么影响，只是焊盘上的丝印印不上，关键是丝印的封装元件是否遮挡焊盘，焊盘能不能进行焊接。

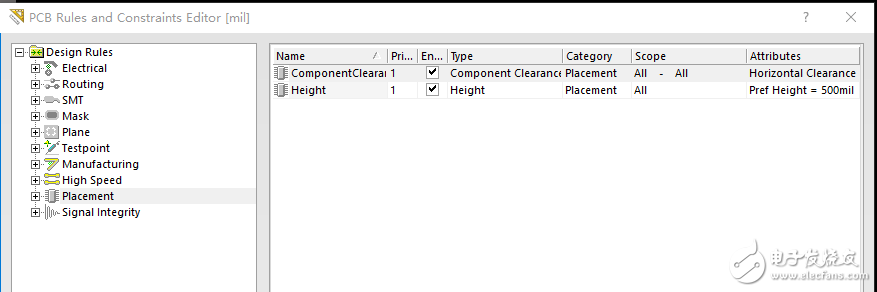

protel里面的话，design -rule-左下角run DRC- on line -右下角 component clearance这个钩去掉

板凳 正解～～～～我就不说啥了。

AD 呢?还有就是可以消除高亮，但是原理什么的不是很懂.丝印和焊盘重合对印刷电路板有什么影响

丝印和焊盘重合的地方做出来后丝印就没有了

做板没什么影响，应该在规则设计里、
你试试把那个勾去掉看看

这个感觉没有什么影响     你按照板凳的方法就行

答案 很多 已经有人回复你了

影响就是：生产出来的PCB板子会没有与焊盘重复的那部分丝印

谢谢大家，我知道了

没有什么影响，有焊盘的地方喷不上丝印，如果是丝印标号的话做出来会看不清字。所以还是要避免重合。

O(∩_∩)O谢谢

没有什么影响，有焊盘的地方喷不上丝印，如果是丝印标号的话做出来会看不清字。所以还是要避免重合

丝印没什么影响，只不过是标识

没影响吧，丝印会被焊盘覆盖掉。

其实这个对于制作板子是没有什么影响的，丝印在碰到焊盘会影响喷锡。厂家会反馈你是否把丝印抹掉，丝印主要方面工程师后期的维护。而板子是由机器的SMT贴片的，SMT是不认识丝印，他们只认坐标文件。可以在规则里修改下的。
