使用PADS到处Gerber文件时,出现如下的提示,怎么解决呢?

时间:10-02 整理:3721RD 点击:

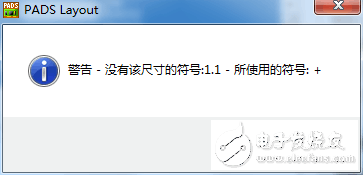

如图,初学PADS,请各位前辈多多指教

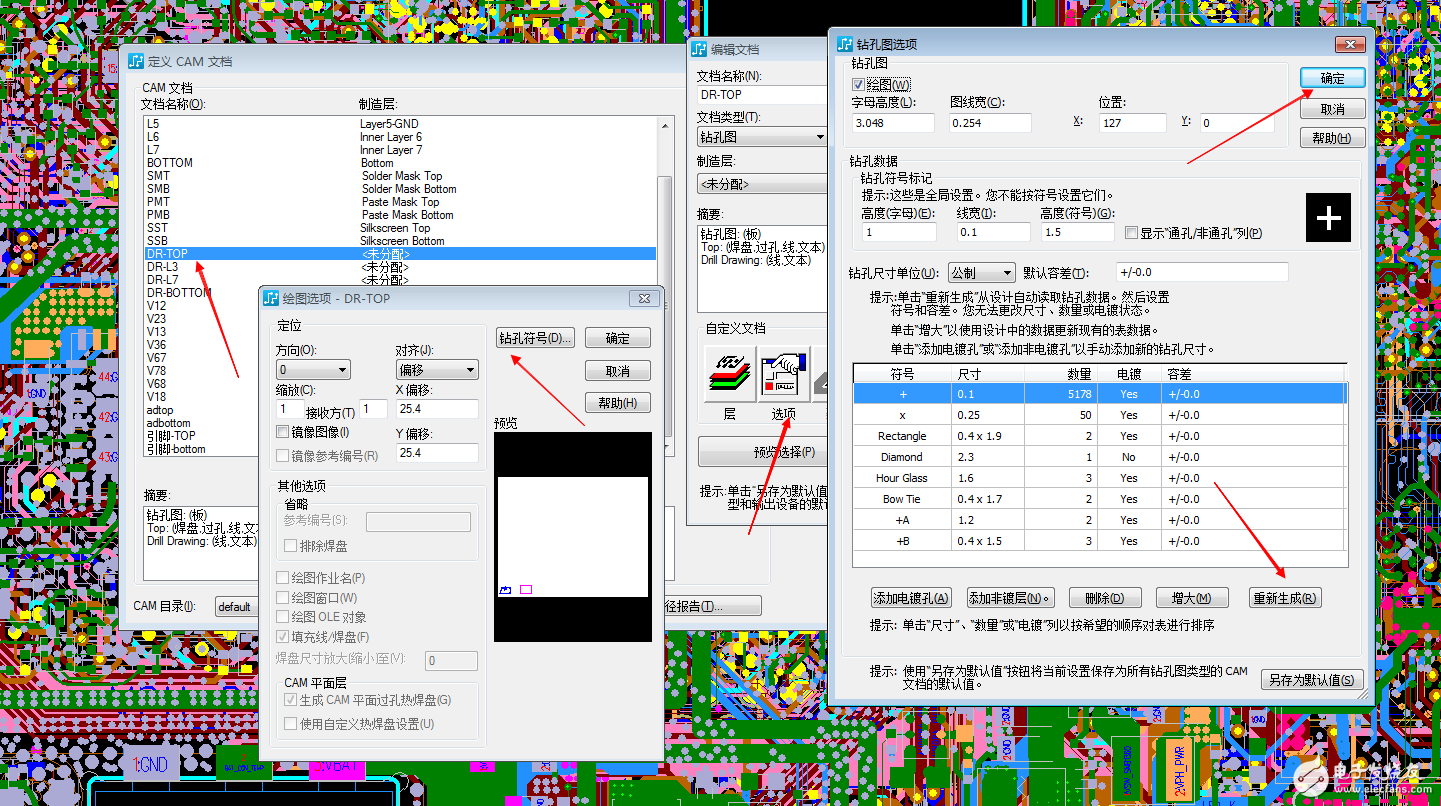

只需要在钻孔图中设置一下即可,然后重新出GERBER就没有问题了,如下图所示:


有个钻孔层里的钻孔需要手动生成一下,在百度上搜如果出GERBER,就知道出在什么问题上了

我也出现这个问题,请问小编怎么解决的啊?请指教

查了好多资料说不碍事,可是没有给出解决办法的

好的,谢谢!
