向前辈指教三级管总坏的原因
时间：10-02
整理：3721RD
点击：

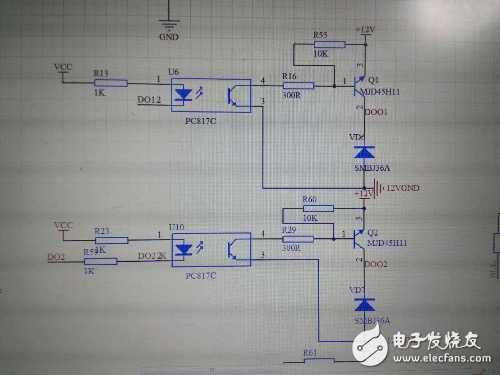

图片是单片机控制电压12V的电磁阀、三级管连续烧坏
三极管引脚接错了吧?应该是二脚和三脚换一下才对吧。三极管的控制极PN结反向耐压只有5V，你这样接，光耦导通时加上去的反向电压都接近12V了，能不坏么。而且你这样接也打不到控制效果。
把NPN型三极管换成PNP型，还有你这个电路是用来控制12V的电磁阀的，电磁阀应该并联在二极管上，怎么么有画出来
谢谢指教、万分感谢
这个小编不知从哪搞的图纸 基础都错了
擦，三极管型号就接错了！不烧才怪呢！
三极管 Ic加限流电阻
