快点PCB原创 |一键功能将PIN DELAY导入PCB中

时间:10-02 整理:3721RD 点击:
快点PCB原创 |一键功能将PIN DELAY导入PCB中
【前言:单板主要部分是DDR3,主要采用一驱九结构的拓扑连接。在高速PCB设计过程中,常常需要将器件的Pin Delay信息导入到PCB中,以减少PCB走线长度的误差。所以,我们在做等长时需要问客户提供Pin Delay,以免造成绕线重工。】
下面列举如何将PIN DELAY 导入PCB:

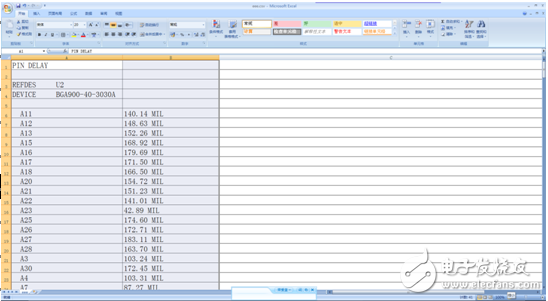

首先 ,在EXCEL新建一个PIN DELAY 文档(档案名称可以任意命名 ,但是要求改成CSV文件格式),具体格式如下图1所示:

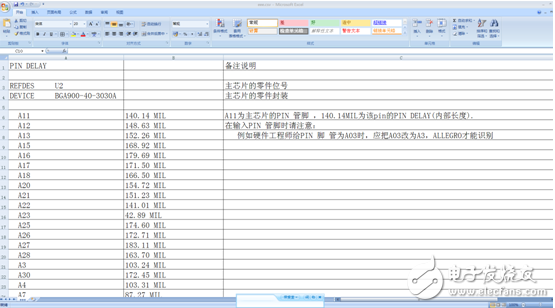

具体每项的说明请看图2备注说明

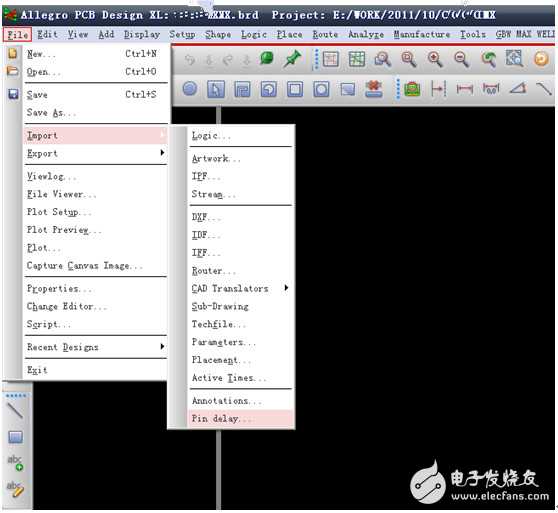

2.把PIN DELAY 导入PCB,具体操作如图3所示:
导入Pin Delay


在弹出对话框中选择file?Impore?Pin Delay


选择需要的Pin Delay文件,
在PCB板上选择需要对应的器件,
点击Import完成导入。
大神的操作步骤堪比朋友圈的一键转发功能,快得都赶超我们快点PCB了,攻诚师们有木有觉得呢?

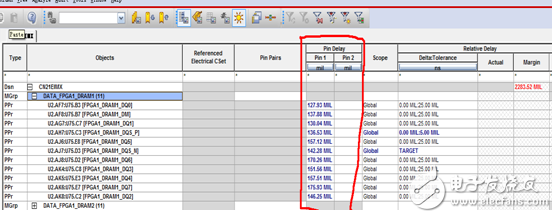

最后 ,检查和验证PIN DELAY 是否有导入PIN DELAY:
  打开

       进入后选择中的-----

    中的

-------


在PIN DELAY栏看是否有PIN DELAY的长度数值如


最后小结一下,在高速PCB设计中,随着信号速率的逐步提高,时序等长变得尤为重要。这要求快点PCB工程师在设计时不仅仅要考虑到PCB板内信号的走线长度,也要考虑到IC以及连接器(如DIMM插槽)内部的引线长度,综合考虑各种因素避免给客户和自己带来损失。
******快点PCB,快乐设计******

不错的资料分享  学习了  谢了

您真是独具慧眼,板妹谢谢你一直关注我们快点PCB平台的技术文章哦!

客气了  如果有机会合作 别太贵就行

肯定给您最大优惠的。问题是你需要什么样的合作呀
关注我们快点PCB平台微信号,可以抢红包哦

我要的量一般不大 也就几块板子而已  我一般是拿板子让你们仿制 不知可以吗
