看门狗电路工作原理求解

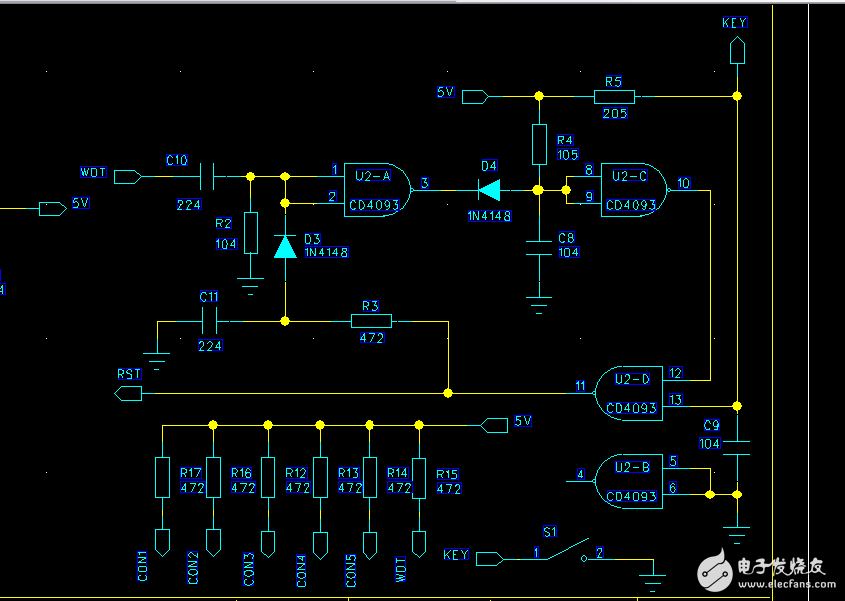

各位大神  小弟新手一枚  这个电路困扰我很久   我目前知道的只有：1.他是看门狗电路
    2.是个震荡器        问题：不知道具体他是怎么的工作原理。   求大神指点迷津！

刚开始震荡也是对的，上电瞬间，8、9脚是RC充电，刚开始是低电平，这样10高电平，11低电平，1、2低电平，3高电平；当RC充电到一定程度，8、9变为高电平，这样10低电平，11高电平，1、2高电平，3低电平，又把8、9给拉低了，这样就重复了。震荡周期取决于ＲＣ充电时间和放电时间

帮你顶一个

首先CD4093是一个与非门，当没有WOT时，U2A输入低电平输出高电平，这样U2C输入高电平输出低电平，U2D也输出低电平。看门狗的定义就是会定时的输出一个脉冲，当WOT来一个负脉冲，这样会使RST输出一个正脉冲

小弟没有冒犯的意思  但是，我感觉远不止这些。因为我单片机不接进去的时候。就是WDT引脚没有接单片机的时候，我用示波器看U2-A的输入，刚上电的时候产生一系列尖脉冲，3脚输出产生方波。但测U2-C的8、9时候发现他是大约2.5V的电平，注意是电平。很奇怪的是引脚10居然输出方波，11脚也是方波。不知道这是为什么?（以上这些是不接单片机的时候，当介入单片机的时候，程序上使WDT输出方波，RST一直都是低电平。我也搞不清楚这点?）。
我上网查资料觉得这个是一个振荡器。但不知怎么工作。不过还是很感谢您的解答！谢谢！

这就是一个振荡器！

果然大神  小弟恍然大悟  感谢感谢  最后追问一个问题：小弟想知道当单片机的WDT脚输出方波时  他是怎么令RST一直保持一个稳定电平  可能这个问题低级  请大神赐教

就是当单片机输出的频率足够快时，才会一直维持低电平。当单片机输入高电平，3脚输出低电平，很快把8、9脚拉低，这样RST也是低电平，而当单片机输出低电平时，3脚是高电平，但是RC充电比较慢，所以8、9脚还是低电平，这样RST还是低电平；下一个周期的高电平，又把8、9脚充的电放完了

赞赞赞赞赞赞赞赞赞赞  终于懂了   感谢感谢

学习一下  感觉8楼的坛友分析的非常正确   这个要注意那个充电电容的存在
