画CH340封装时遇到的问题,求解答,谢谢!

时间:10-02 整理:3721RD 点击:

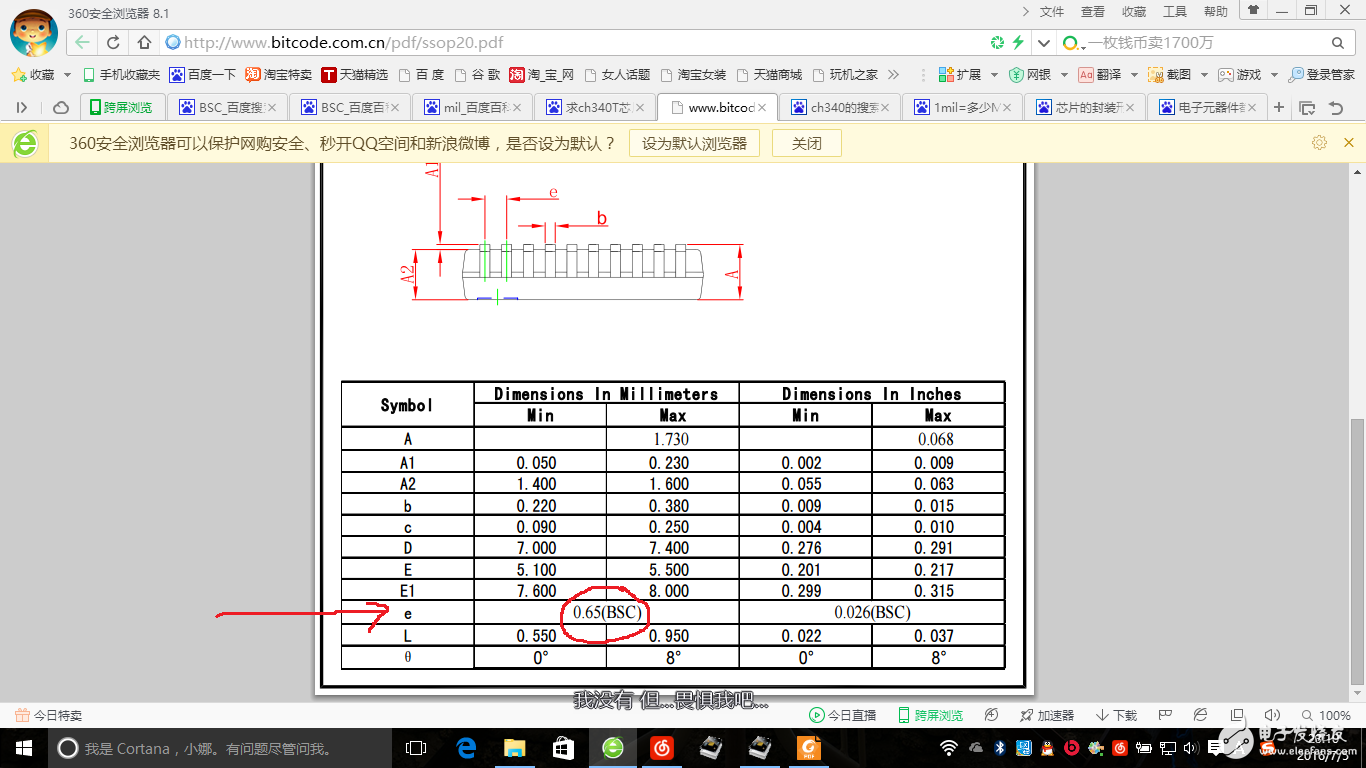

其中e是两引脚之间的距离,0.65(BSC)是什么意思,求解惑,百度了,没有结果。先谢谢啦。


就是两个脚中心间距0.65mm

=0.65mm

一个管脚的中心到另一个管脚的中心距离

谢谢啦~~~~~~~~~~~~~
