电路图绘制中怎么更新刚修改过的元器件

你用的是啥pcb制作软件啊?需要说清楚啊，不同的软件操作方法不一样的哦。

截屏看看

将原理图所在的原件库进行更新。

cadence16.6, 放入修改后的元件时提示要更新元件，但是不知在哪更新。

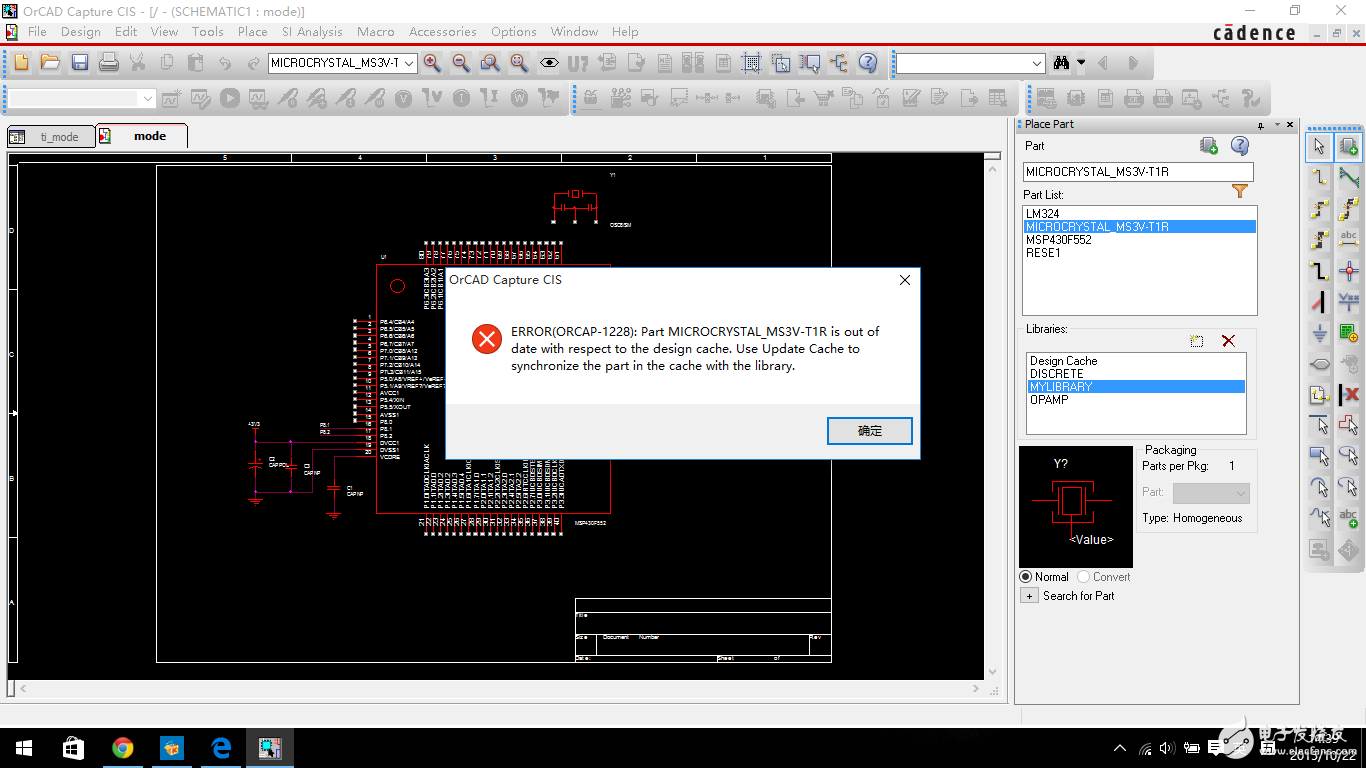

出错页面的截图。

我也遇到了这样的问题，不知道怎么做

重新绘制一个，或者直接在原理图中对原理图封装进行编辑。

去更新一下 design cache 或者在design cache里面把这个器件删掉后重新放置一遍

在design cache找到相关元器件的放置信息，右键有更新选项，更新到原理图中。若要更新到allegro中，需要在原理图中重新生成网表再导入allegro中、

ORCAD的更新方式为：1、点开Design Cache
                               2、找到你要更新的器件后左键选中，然后右键Update
                                    Cache，后面一路点OK就可以完成更新了。
