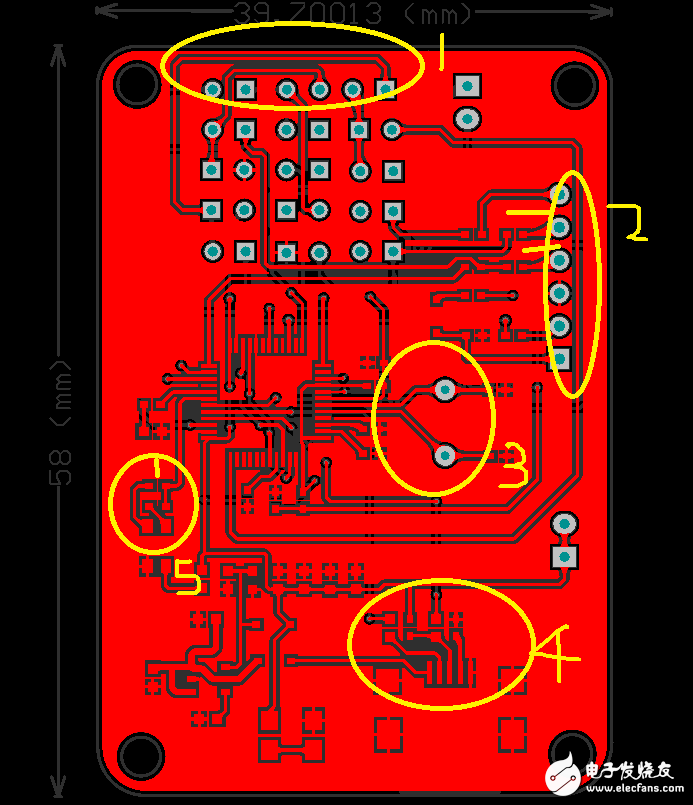

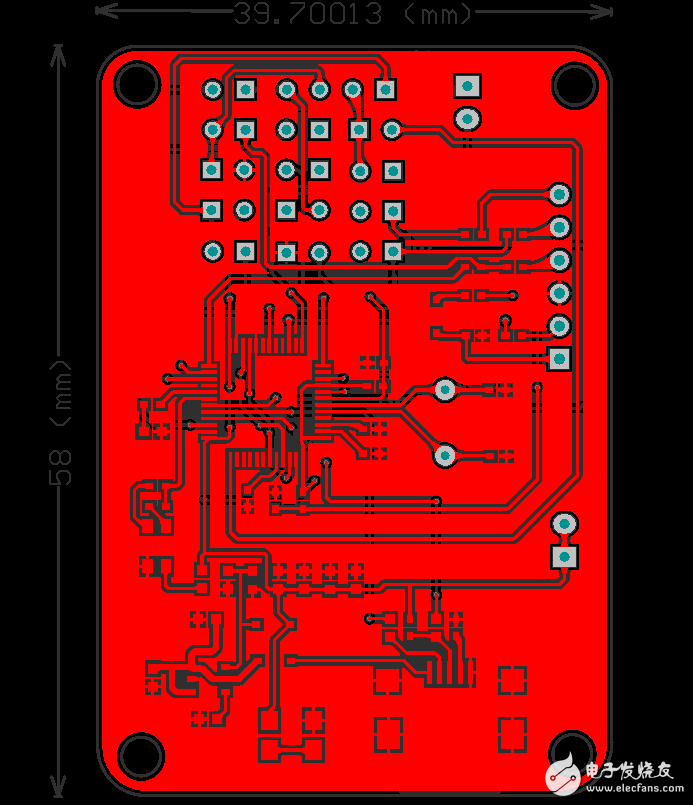

为了练练手,把之前比赛的STM32画了画,请各位大神批评指导!谢谢!



谢谢大神指正, 请问如何避免零碎的地  ? 差分线怎么走?接触的太少不太会。

避免零碎的地 ?
----简单一点说,你两根数据线本可以挨近一点,你离太远,中间不就出现一条狭长的“地带”。
差分线怎么走?
-----可以搜索以下”差分走线 要求”。
Layout也是专业的,从布局到走线,有很多基本的设计规则和要求,如果想深入了解,可以网络搜索一些如 “华为 PCB设计要求”等资料入门学习。

谢谢,我昨天学习了一下差分信号的画法。还得请教一下,差分信号如何计算阻抗呢?AD里有个width设置典型阻抗的宽度,但是输入完阻抗,没有自动计算线束宽度    怎么个设置呢?

AD我不熟悉, PADS 可以用Router直接设置好规格走差分。

阻抗用SI9000这个软件算
