关于 脉冲占空比测量电路的问题

时间:10-02 整理:3721RD 点击:
我采取的是传统倍频的方法,主要采用锁相环电路与100进制加法计数器电路,将信号倍频,通过计数器测量待测信号在高电平的倍频脉冲个数,该脉冲个数刚好是待测脉冲的占空比。
主要由锁相环、100进制加法计数器、寄存器、触发-定时器、译码器和LED显示电路组成。

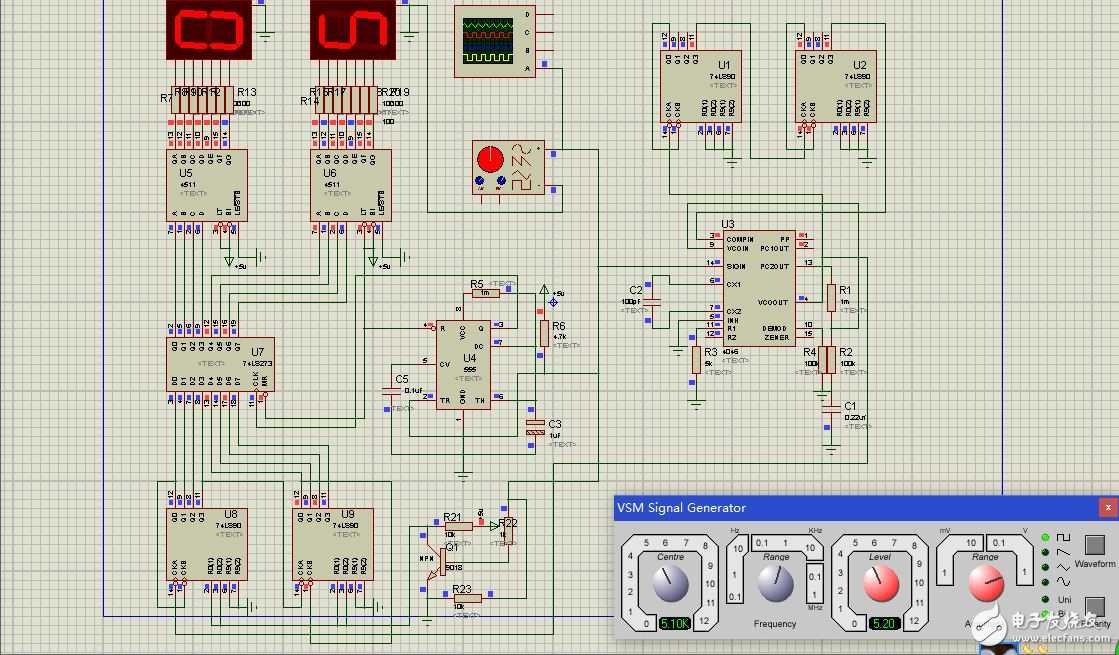

在protues中仿真的结果,要求频率范围是2-5kHz,现在仿真出现了在5.2-6kHz,幅值在5左右,才能显示的比较准确但反应时间慢(从46过大概15s才能先是到方波的50),其他频率数码管数字乱跳,我想问问大神,要做出哪些修改,谢谢!


多谢分享。

多谢分享。多谢分享。
