请问画完电器规则检查，出现了好几百个错误怎么回事呀


下载附件 保存到相册

2016-4-11 15:00 上传

你是刚学的吧！第一张图：丝印到元件焊盘的间距不符合规则。意思是你的丝印离焊盘太近了。解决办法：如果丝印没有放到焊盘上，可以把规则值改得再小一点。

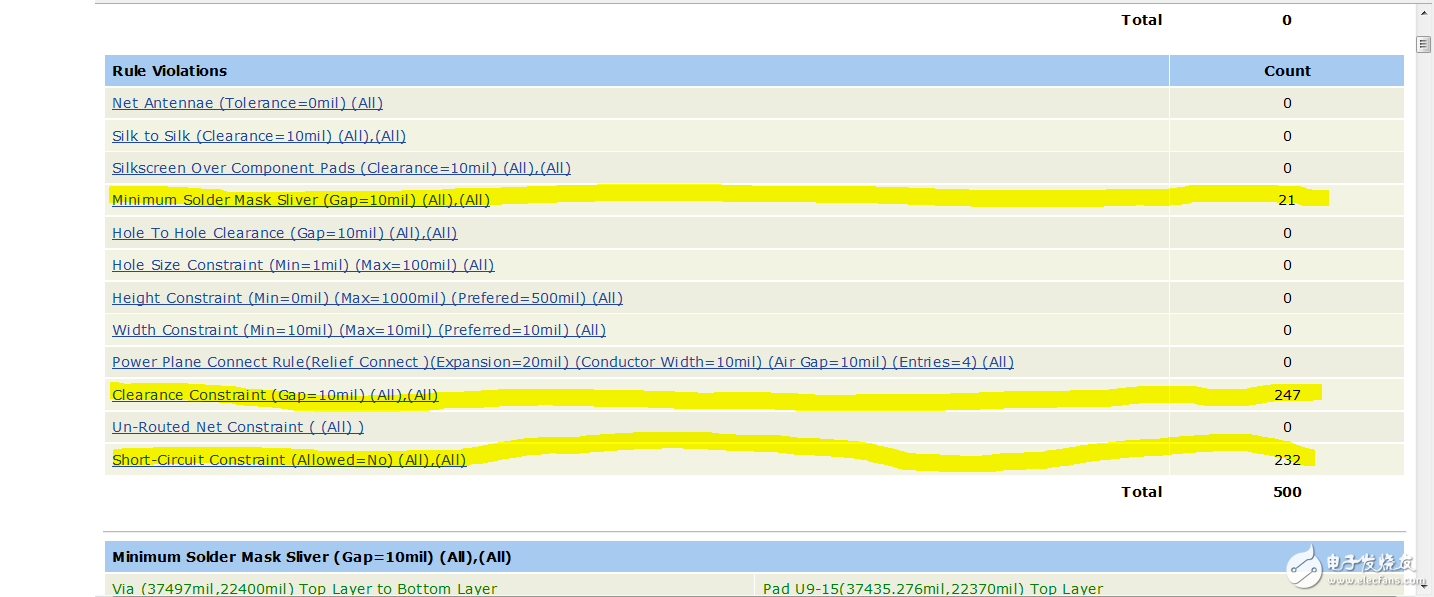

第二张图：21个阻焊掩模间距不符合规则，两个焊盘放置的距离太近了。247个间距不符合规则，间距小于了10mil。232个不相干的回路发生了短路。解决办法：第一个问题，如果是同一个网络的焊盘，即使报错也可以不管，没有任何影响。后面两个问题，就要重新走线了。
如果你这两张图是同一个板，发生了后面两个问题，走线也必需重新调整，要不板子没法用。

第一张图圈中的意思是 丝印放在焊盘上了

建议你学学英文，即使不学也要安装个翻译软件，至少知道发生了什么。

嗯嗯，谢谢你们
