原理图生成PCB，引脚的电气节点发生变化
时间：10-02
整理：3721RD
点击：

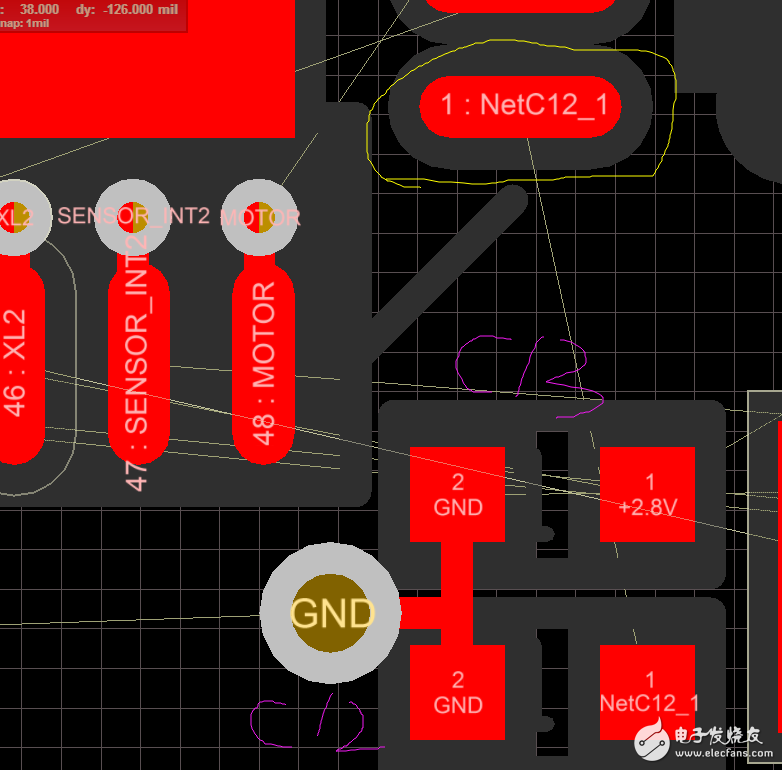

生成PCB后，PCB 中 芯片 第一个引脚变成了C12的网络了，与原理图不一致，怎么改回来
下载附件 保存到相册
2016-3-22 15:52 上传
问题在C12,C13和2.8V,1脚之间没有电气连接，在原理图上，手工放置节点，这样子生成出来的就不会错了。如果已经到了PCB最简单的办法就是双击更改网络。
双击，里边可以改一下网络标号
