99se中焊盘的网络怎么用全局来编辑，一个一个点太累了

时间：10-02 整理：3721RD 点击：

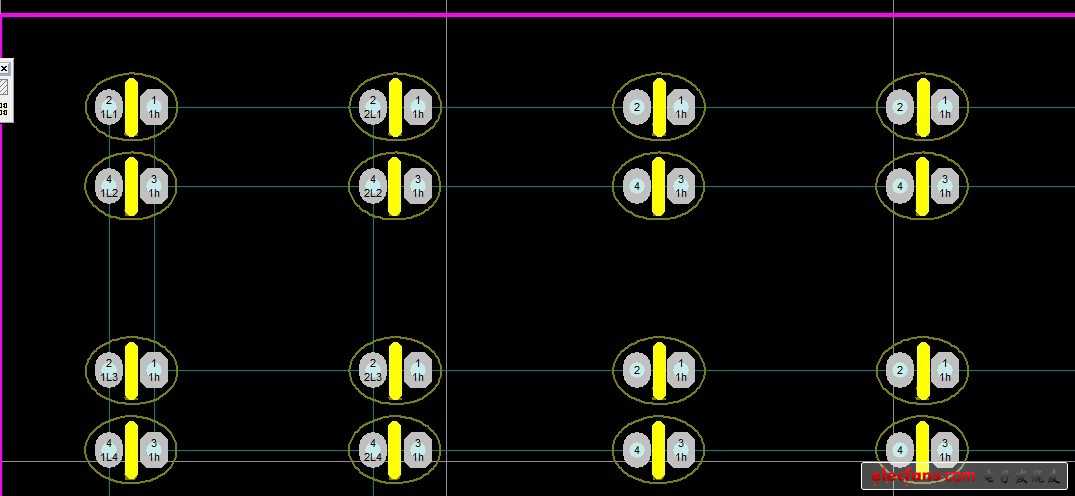

元件右边焊盘的网络都是1H，（我没有画原理图，直接在PCB中添加网络的），我选择了这些元器件，然后用全局编辑，没有效果。我单独选择这些焊盘，用全局编辑网络也没有效果。求助！请前辈指点

元件的右边的焊盘的网络都是1h

一块板子很大，这样一个一个点真的好累

protel 不会用。我用的是升级版。

你好, 解决方法如下：

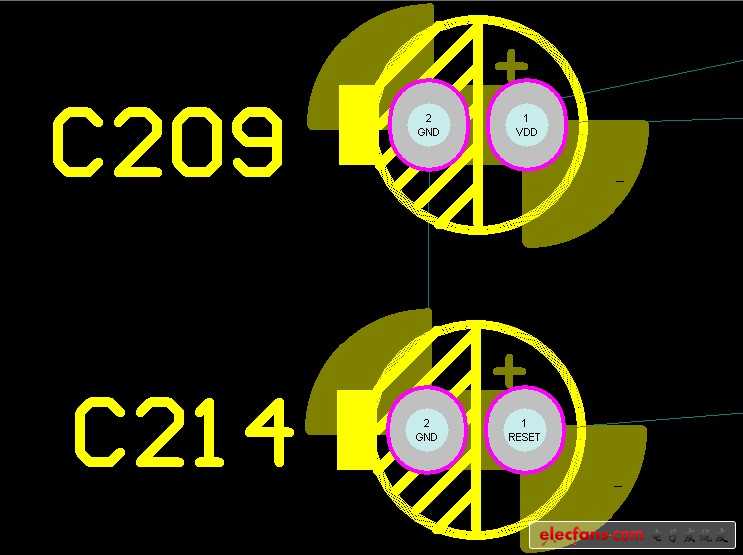

1.双击你需要更改的net的一个焊盘（我点击的是GND焊盘），如图1。

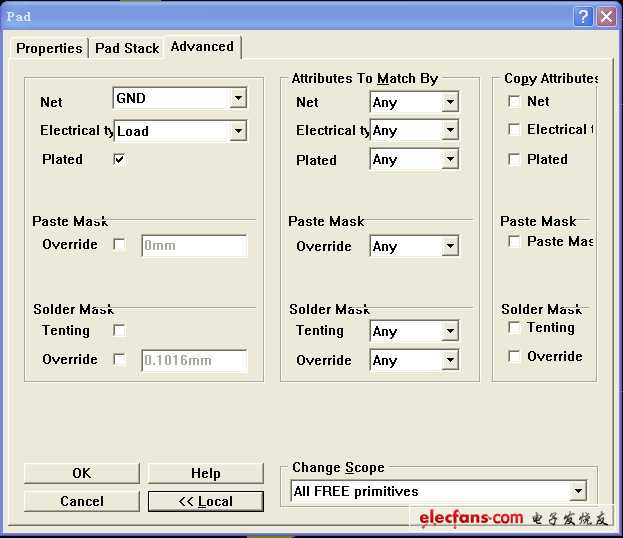

2.然后弹出一个对话框，点击右上角的Advanced和右下角的Global，进入编辑界面，如图2.

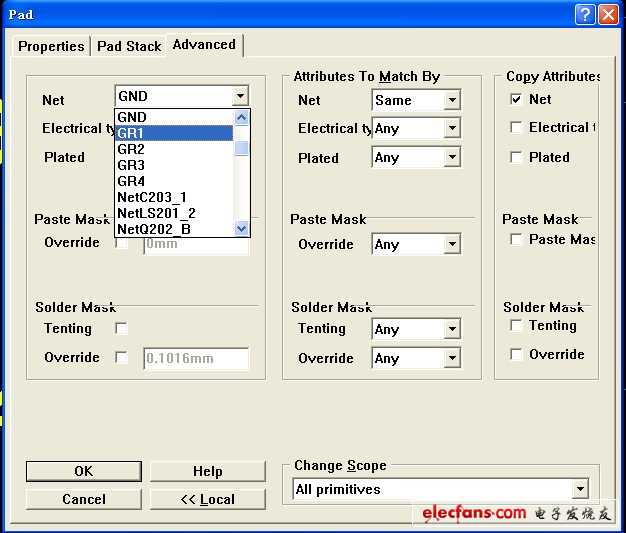

3.第一行的第一个net显示的是你目前选择的网络标号，点击更改为你需要的网络标号（我这里改为GR1）；将第二个net后的选框选择为same，后面第三个net前打勾；右下角change scope 框选择为All primitives 。如图3.
4.点击 ok 键；在弹出的对话框点击Yes。看到最后结果，如图4.
protel99se 目前还有较多的公司使用，一般都是pcb板的生产厂家。对于纯设计的厂家来说，目前基本都有Altium Designer 了。我这里用的是6.9 破解版。需要的话，可以发你。
