STC89C52RC单片机 学习红外线接收程序 问题

背景：开发板用红外接收三极管，信号口接P3^2（INT0）烧录入单片机之后，led出现全亮。
我的程序里确认P1=0xff，全部关闭。
换一个普通led灯程序，就能控制led灯。
第一行左边第一张图是 （ 烧录入红外线接收程序的单片机）  的（P1.0口 波形  ) ；
右边是P1口和led灯原理图；

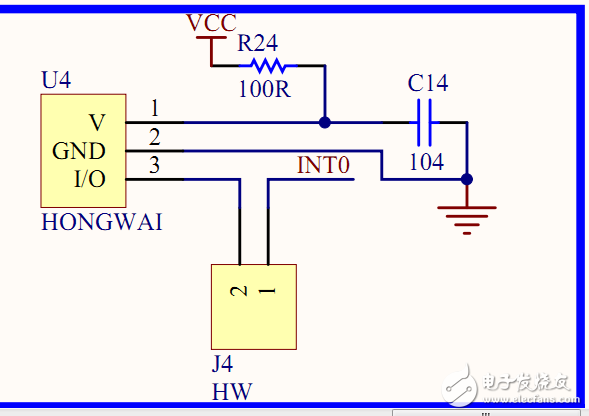

第二行是红外线接收三极管原理图；
我想请教 出现这样的情况 的原因。

1. #include <REGX51.H>

2. #define uchar unsigned char

3. #define uint  unsigned int

4.

5. #define NEC 32

6.

7. sbit Echo=P3^2;

8. sbit buzzer=P2^3;

9. //uchar testtl0[33];

10.

11. uchar n=0;

12. uchar t0=0;

13. uchar sign=0;                                        //串口可发送标志位

14. uchar startsign=0;                                //开始标志位

15. uchar receivebit=0;                                //接收到第几位

16. uchar stop_receive=0;                        //接收停止位

17. uchar stop_switch=0;                        //停止转换位

18. uchar success_check=0;                        //校验成功位

19.

20. uchar t0time[33];                        //引导位+16地址位+16命令位

21. uchar tl0time[33];

22. uchar NM[4];

23.

24.

25. void Init(void);

26. void InitInt0(void);

27. void Inittime0(void);

28. void Inittime1(void);

29. //void Delayms(uchar delayms);

30. //void CheckData(void);

31.

32. void main()

33. {

34.         uchar n;

35.         uchar m;

36.         Init();

37.         InitInt0();

38.         Inittime0();

39.         Inittime1();

40.         while(1)

41.         {

42.                                 if(stop_receive==1)

43.                                 {

44.                                         stop_receive=0;

45.

46.                                         if(sign == 1)

47.                                         {

48.                                         ES=0;

49.                                         sign=0;                                  //接受中断干涉发送中断

50.                                         for(n=0; n<33; n++)

51.                                         {

52.                                                 SBUF=t0time[n];

53.                                                 while(TI == 0);

54.                                                 TI=0;

55.                                         }

56.                                         ES=1;

57.                                         }

58.

59.                                         for(m=0; m<33; m++)

60.                                         {

61.                                                 t0time[m]=0;

62.                                         }

63.

64.                            }

65.         }

66. }

67.

68. void Init(void)

69. {

70.         P3=0xff;

71.         P1=0xff;

72. //        PT0=1;       //time0高优先级

73. }

74. void InitInt0(void)

75. {

76.         IT0=1;

77.         EX0=1;

78.

79. }

80.

81. void Inittime0(void)

82. {

83.         TMOD=0x22;

84.         TH0=6;

85.         TL0=6;

86.         TR0=0;

87.         ET0=1;

88.         EA=1;

89. }

90. void Inittime1(void)

91. {

92.         SM0=0;

93.         SM1=1;

94.         REN=1;

95.         TH1=0xfd;

96.         TL1=0xfd;

97.         ES=1;

98.         TR1=1;

99. }

100.

101. /*void    Delayms(uchar delayms)

102. {

103.         uchar i,j;

104.         while(delayms--)

105.         {

106.                 for(i=4; i>0; i--)

107.                 for(j=0; j<50; j++);

108.         }

109. }                                 */

110. /*void CheckData(void)                 //地址和命令,发送时从低位开始 //数据处理

111. {

112.          uchar i=0;

113.          uchar n=0,m=0;

114.          if(stop_receive==1)          //成功接收完数据，接受完我们将他处理 //处理完之后，我们需要将结束接收标志置0

115.          {                                                                                //首先我们需要将两个先整合到一个数组

116.

117.                         for(i=1; i<33; i++)

118.                         {

119.                                 t0time[i]=t0time[i]+tl0time[i];

120.                         }

121.

122.                          for(m=0; m<4; m++)                                //我们根据t0time[n]和tl0time，也就是t0的值来确认多大

123.                         {

124.                                 for(n=1; n<33; n++)

125.                                 {

126.                                          NM[m]>>=1;

127.                                          if(t0time[n]>4)

128.                                          {

129.                                                          NM[m]|=0x80;

130.                                          }

131.                                 }

132.                         }

133.

134.                         //开始校验

135.                         if(NM[0] == ~NM[1])

136.                         {

137.                                 if(NM[1] == ~NM [2])

138.                                 {

139.                                         success_check=1;

140.                                         stop_receive=0;                   //校验合格，可以置位0，归位，准备下一个

141.                                 }

142.                         }

143.                         else

144.                         {

145.                                 buzzer=1;

146.                         }

147.          }

148. }                                                 */

149. void iint0() interrupt 0          //接收中断函数   相当于静态的连续接收  IT0=1

150. {

151.         uchar i=0;

152.         //下降沿

153.         TR0=0; //关定时

154.         EX0=0; //关本次中断

155.         if(stop_receive==0)

156.         {

157.                 if((t0>16)&&(t0<20))

158.                 {

159.                         receivebit=0;             //接收位置0  第一位开始存放

160.                 }

161.                 t0time[receivebit]=t0;  //装入t0

162.                 tl0time[receivebit]=TL0;

163.                 receivebit++;

164.                 t0=0;

165.                 TL0=6;

166.

167.                 if(receivebit>32)

168.                 {

169.                         receivebit=0;

170.                         stop_receive=1;                 //停止接收标志位

171.                 }

172.         }

173.

174.         EX0=1;

175.         while((Echo==0)&&(i<=65))                //560us之后会达到高电平 ，需要加条件，防卡死

176.         {

177.                  i++;

178.         }

179.         TR0=1;                         //根据反相码，我们计算高电平持续时间 也就是说，高电平开启定时器，低电平关闭定时器

180.         //还是有影响

181.

182. }

183.

184. void  time0() interrupt 1           //250us

185. {

186.         t0++;

187.

188.

189. // testtl0[n]=TL0;

190.

191. }

192.

193. void ser() interrupt 4

194. {

195.         RI=0;

196.         sign=1;

197. }

复制代码

1. #include <REGX51.H>

2. #define uchar unsigned char

3. #define uint  unsigned int

4.

5. #define NEC 32

6.

7. sbit Echo=P3^2;

8. sbit buzzer=P2^3;

9. //uchar testtl0[33];

10.

11. uchar n=0;

12. uint  t0=0;

13. uchar sign=0;                                        //串口可发送标志位

14. uchar allow_sign=0;                                                                         //校验合格

15. uchar start=0;

16. uchar stop=0;

17. uchar stop_receive=0;                            //开始标志位

18. uchar receivebit=0;                                //接收到第几位

19.

20.                        //接收停止位

21. uchar stop_switch=0;                        //停止转换位

22. uchar success_check=0;                        //校验成功位

23.

24. uchar t0time[32];                        //引导位+16地址位+16命令位

25. uchar tl0time[32];

26. uchar NM[4];

27.

28.

29. void Init(void);

30. void InitInt0(void);

31. void Inittime0(void);

32. void Inittime1(void);

33. //void Delayms(uchar delayms);

34. uchar CheckData(void);

35. uchar StartStop(void);

36.

37. void main()

38. {

39.         uchar n;

40.   //      uchar m;

41.         Init();

42.         InitInt0();

43.         Inittime0();

44.         Inittime1();

45.         while(1)

46.         {

47.                                 if(CheckData())

48.                                 {

49.                                         if(sign == 1)

50.                                         {

51.                                         ES=0;

52.                                         sign=0;                                  //接受中断干涉发送中断

53.                                         for(n=0; n<4; n++)

54.                                         {

55.                                                 SBUF=NM[n];

56.                                                 while(TI == 0);

57.                                                 TI=0;

58.                                         }

59.                                         ES=1;

60.                                         }

61.

62.                                  /*       for(m=0; m<33; m++)

63.                                         {

64.                                                 t0time[m]=0;

65.                                         }

66.                                                                                                                                                  */

67.                                 }

68.         }

69. }

70.

71. void Init(void)

72. {

73.         P3=0xff;

74.         P1=0xff;

75.         PT0=1;       //time0高优先级

76. }

77. void InitInt0(void)

78. {

79.         IT0=1;

80.         EX0=1;

81.

82. }

83.

84. void Inittime0(void)

85. {

86.         TMOD=0x22;

87.         TH0=6;

88.         TL0=6;

89.         TR0=0;

90.         ET0=1;

91.         EA=1;

92. }

93. void Inittime1(void)

94. {

95.         SM0=0;

96.         SM1=1;

97.         REN=1;

98.         TH1=0xfd;

99.         TL1=0xfd;

100.         ES=1;

101.         TR1=1;

102. }

103.

104. /*void    Delayms(uchar delayms)

105. {

106.         uchar i,j;

107.         while(delayms--)

108.         {

109.                 for(i=4; i>0; i--)

110.                 for(j=0; j<50; j++);

111.         }

112. }                                 */

113. uchar CheckData(void)

114. {

115.          uchar i=0;

116.          uchar n=0,m=0;

117.          if(stop_receive==1)

118.          {

119.                            stop_receive=0;

120.

121.               for(n=0; n<4; n++)

122.                           {

123.                                           for(m=0; m<32; m++)

124.                                         {

125.                                                 NM[n]>>=1;

126.                                                 if(t0time[n]*250+tl0time[n] > 1000 )

127.                                                 {

128.                                                          NM[n] |= 0x80;

129.                                                 }

130.                                         }

131.                           }

132.                           if( (NM[2] == ~NM[3]) && (NM[0] == ~NM[1]) )

133.                           {

134.                                           return 1;

135.                           }

136.          }

137.                  return 0;

138. }

139. uchar StartStop(void)

140. {

141.         uchar value=1;

142.         if(receivebit==0)

143.         {

144.                 t0=0;

145.                 TH0=6;

146.                 TL0=6;

147.                 TR0=1;

148. //                i=250;

149.                 while(Echo==0);

150. //                {

151. //                         i--;

152. //                }

153.                 TR0=0;

154. //                i=0;

155. //                start=t0;                                 // start=21,远远小于，也许是干扰

156.                 if((t0<30)||(t0>45))

157.                 {

158.                         TR0=0;

159.                         P1=0x01;

160.                         value=0;

161.                 }

162.

163.

164.                 TH0=6;

165.                 TL0=6;

166.                 t0=0;

167.                 TR0=1;

168. //                i=250;

169.                 while(Echo==1);

170. //                {

171. //                        i--;

172. //                }

173.                 TR0=0;

174. //                i=0;

175. //                stop=t0;

176.                 if((t0<10)||(t0>28))         //  stop=10

177.                 {

178.                                 TR0=0;

179.                                 P1=0x02;

180.                                 value=0;

181.

182.                 }

183.

184.         }

185.         return value;

186. }

187. void iint0() interrupt 0          //接收中断函数   相当于静态的连续接收  IT0=1

188. {

189. //         uchar i=0;

190.          uchar value;

191.      EX0=0;

192.          value=StartStop();

193.      if(value==1)

194.          {

195.                          TR0=0;

196.         //                P1=0x04;

197.                         if(receivebit>31)

198.             {

199.                   receivebit=0;

200.                   stop_receive=1;

201.             }

202.

203.                         t0time[receivebit]=t0;

204.                         tl0time[receivebit]=TL0;

205.                         receivebit++;

206.

207.                         while(Echo==0)

208. //                        {

209. //                                i++;

210. //                        }

211. //                        i=0;

212.                         TR0=1;

213.                         t0=0;

214.                         TH0=6;

215.                         TL0=6;

216.          }

217.          EX0=1;

218. }

219.

220. void  time0() interrupt 1           //250us

221. {

222.         t0++;

223. }

224.

225. void ser() interrupt 4

226. {

227.         RI=0;

228.         sign=1;

229. }

复制代码

这两个有关联么?

昨天的问题已经改善了。现在出现了新问题， t0的33个值看着有点规律，在循环右移。
如果加入校验代码，也校验不成功。正在努力..分析

while（（Echo==1）&&(i<=250))
{
           i++;
}
这一段，如果更改i<=250; 改为i<100;或者其他数字。
t0的值会有变化.

发射遥控，在按住连续发送时只发射引导码。
可能是这个原因。我一直是只按键1，有间隔的按。也许红外发射遥控逐渐判断到信号重复，从而减少地址码和命令码。
我看到数据有t0=2E，几乎每个都有

发送回的数据趋于正常了。
每一次按同一个键的，发送回的数据不一样。
我想是t0的32个数值，循环右移。导致NM【n]也变化。
导致按好几次按键才得到一个程序认为是正确的NM【n】.与我在示波器上观察到的波形不一样。
以下是t0的数据.可以看到,变化
07 06 98 27 D1 02 02 02 02 02 06 06 06 07 06 07 02 06 02 02 06 06 02 02 02 02 06 06 03 02 06 06
06 03 02 06 06 07 06 97 27 02 02 02 02 02 02 07 06 06 07 06 06 02 06 02 02 06 06 02 02 02 02 06
02 02 02 06 07 02 02 06 07 06 06 97 27 02 02 02 02 02 02 06 07 06 06 06 06 02 06 02 02 06 06 02
02 06 06 02 02 02 02 06 07 02 02 06 06 07 06 97 28 02 02 02 02 02 02 06 06 07 07 06 07 02 06 02
06 02 06 02 02 06 06 02 02 02 02 06 06 03 02 06 07 06 06 97 27 02 02 02 02 02 02 06 06 07 06 07
06 06 07 06 06 02 06 02 02 06 06 02 02 02 02 06 06 02 02 06 06 06 06 97 27 02 02 02 02 02 02 06
02 02 02 06 07 06 06 06 06 03 06 02 02 06 06 02 02 02 02 06 06 02 02 06 06 07 06 97 28 02 02 02
28 02 02 02 02 02 02 06 07 07 06 06 06 02 06 02 02 06 06 02 02 02 02 06 06 02 02 06 06 07 06 97
06 07 06 97 28 02 02 02 02 02 02 06 06 07 06 06 06 03 06 02 02 06 06 02 02 02 02 06 06 02 02 06
06 02 02 06 06 06 06 97 28 02 02 02 02 02 02 06 06 06 06 07 06 02 06 03 02 06 07 02 02 02 02 06
02 02 02 06 06 02 02 06 06 06 07 97 27 02 02 02 02 02 02 06 07 06 06 07 06 02 06 02 02 06 07 02
02 06 06 02 02 02 02 06 06 03 02 06 06 07 06 97 27 02 02 02 02 02 02 06 06 07 06 07 06 02 06 02
06 02 06 02 02 06 06 02 02 02 02 06 06 02 02 06 06 07 06 97 27 02 02 02 02 02 02 06 06 07 06 07
06 06 06 06 06 06 02 06 02 02 06 06 02 02 02 02 06 07 02 02 06 06 07 06 97 27 02 02 02 02 02 02
02 02 02 02 06 06 06 07 06 06 02 06 02 02 06 06 02 02 02 02 06 06 03 02 06 06 06 06 02 02 02 02
02 02 02 02 02 02 06 06 06 06 06 07 02 06 03 02 06 06 03 02 02 02 06 06 02 02 06 06 06 06 02 02

start和stop，起始码时间和结束码时间也小于9ms和4.5ms   时间短的有些离谱

t0偏移导致NM【n】数值也在变化...

新手还看不懂。

这样很悬浮啊

有没有发送程序?  发我邮箱  1798473667@qq.com  感谢  最近在做led可见光通信   很需要这方面的

有没有 发送的程序  ?  最近在做LED可见光通信的   很需要这方面的资料   发我邮箱  179843667@qq.com  万分感谢

有没发送的程序?　最近在做ｌｅｄ可见光通信　　　很需要这方面的资料　　　发我邮箱　　179843667@qq.com
  万分 感谢

不错的文件，值得收藏
