淘宝上买的 L298N模块控制直流电机不会用。。。

新手求教。这个东西。我用5v外接电源供电 GND跟单片机GND也连接了。逻辑输入用单片机给IN1高电平 IN2低电平，输出A直接接直流电机 为啥不转啊。用万用表测输出A有3.6V电压啊 。

你用外接12V供电，5v电再输出给单片机就可以了

电压太低，电机驱动不起来。仔细看看模块的说明书，小心接错看烟花，呵呵！

使能端搞好了?

也在搞298,关注中......

直接把out1口跟5V口连电机。电压只有1V 电机也可以转。奇怪了。

使能端有个跳线帽直接接板子上的5V高电平  我想让电机先转起来。他连转都不转。

使能端有个跳线帽直接接板子上的5V高电平  我想让电机先转起来。他连转都不转。

电机是几伏供电的?电机好着吗?测了吗?

VSS逻辑输入端是接单片机板子上5V左右的吧，VS是接外接电源，传说是要至少比那个单片机5v左右多2.5v

有这个原理图吗

同问，刚在淘宝上买了，看了原理图，还是不懂

小编弄懂记得分享(≧▽≦)

我的298接电机也没反应,查了很多资料,应该是电源功率问题！正在解决与小编共勉！

我也出现了和你一样的问题，不过以解决了，就是l298n的12V的“地”那端要跟单片机的“地”或其他的“地”接起来，这样电机就能转了

正在研究~~~~~~~~~~~~~~~~~~~~

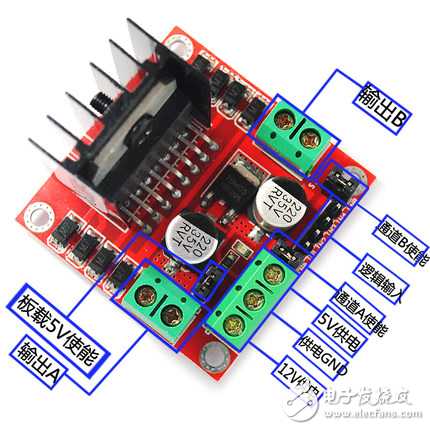

看到通道A和通道B的使能端了吗?上面有个跳线帽的   把它拔下来就行了   跳线帽把使能端跟GND端接到一起了  不拔下来使能端就输出低电平  电机就不会转

额 12V的“地”端 不就是5v的“地”端吗?那个不是要接电源负极的吗?

如果要是用到使能端口来连接单片机，那是要接在跳帽上还是把跳帽拔下

大于5V才行
