51单片机定时器初值的计算举例说明

时间：10-02 整理：3721RD 点击：

更多51单片机定时器知识请进入专题：http://bbs.elecfans.com/topic-dingshiqi.html

一。10MS定时器初值的计算：
　　1.晶振12M
　　12MHz除12为1MHz，也就是说一秒=1000000次机器周期。10ms=10000次机器周期。
　　65536-10000=55536(d8f0)
　　TH0=0xd8，TL0=0xf0
　　2.晶振11.0592M
　　11.0592MHz除12为921600Hz，就是一秒921600次机器周期，10ms=9216次机器周期。
　　65536-9216=56320(dc00)
　　TH0=0xdc，TL0=0x00
　　二。50MS定时器初值的计算：
　　1.晶振12M
　　12MHz除12为1MHz，也就是说一秒=1000000次机器周期。50ms=50000次机器周期。
　　65536-50000=15536(3cb0)
　　TH0=0x3c，TL0=0xb0
　　2.晶振11.0592M
　　11.0592MHz除12为921600Hz，就是一秒921600次机器周期，50ms=46080次机器周期。
　　65536-46080=19456(4c00)
　　TH0=0x4c，TL0=0x00
　　三。使用说明
　　以12M晶振为例：每秒钟可以执行1000000次机器周期个机器周期。而T 每次溢出
　　最多65536 个机器周期。我们尽量应该让溢出中断的次数最少(如50ms)，这样对主程序的干扰也就最小。
　　开发的时候可能会根据需要更换不同频率的晶振(比如c51单片机，用11.0592M的晶振，很适合产生串口时钟，而12M晶振很方便计算定时器的时间)，使用插接式比较方便。
对12MHz  1个机器周期 1us  12/fosc = 1us
方式0  13位定时器最大时间间隔  = 2^13 = 8.192ms
方式1  16位定时器最大时间间隔  = 2^16 = 65.536ms
方式2  8位定时器最大时间间隔  = 2^8 = 0.256ms =256 us
定时5ms，计算计时器初值  M = 2^K-X*Fosc/12  12MHz
方式0: K=13,X=5ms,Fosc=12MHz 则 M = 2^13 - 5*10^(-3)*12*10^6/12= 3192 = 0x0C78
   THx = 0CH,TLx = 78H,
方式1: K=16,X=5ms,Fosc=12MHz 则 M = 2^16 - 5*10^(-3)*12*10^6/12= 60536 = 0xEC78
   THx = ECH,TLx = 78H,
   50ms 12MHz THx = 3CH,TLx = B0H,
   10ms    THx = D8H,TLx = F0H,
方式2: 最大时间 2^8Fosc/12 = 0.256ms
  十进制数是怎么来的?
  6MHz 一个机器周期 12/6 = 2us
  定时1ms  计数初值x
(2^16-x)*2us  = 1000us
x = 2^16 - 500 ,TH,TL 可置 -500
12MHz 一个机器周期 12/12 = 1us
12MHz 一个机器周期 12/12 = 1us
定时50ms  计数初值x
(2^16-x)*1us  = 50000us
x = 2^16 - 50000 ,TH,TL 可置 -500

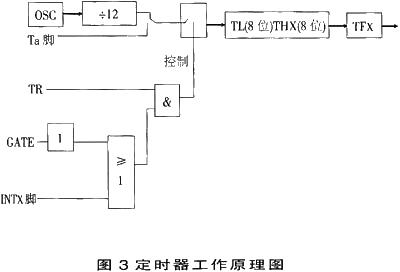

定时器  计内部晶振频率
计数器  计外部输入CPU脚上的脉冲个数  P3.4(T0)  P3.5(T1) 负跳变加一
当晶振为6MHz时，最高计数频率500KHz
