关于单片机驱动三极管，为什么一定要在IO口和三极管B极加一个电阻呢

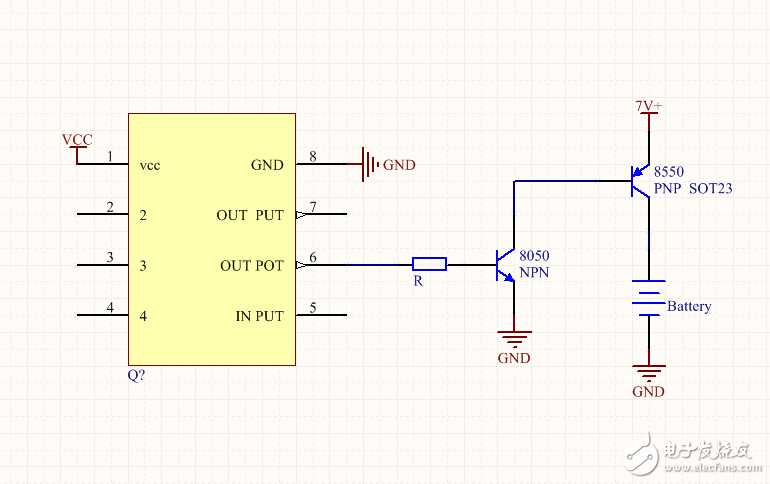

如题，图片是一个MCU控制的电池充电电路，一开始我没加电阻R，，电路不工作，检测6脚也检测不出脉冲，，必须要加电阻R才能正常工作?为什么呢
NPN三极管导通条件不是Vbe>0.7V吗?不加限流电阻R，应该更好导通才对啊?真是不解

有的MCU同一组io输入输出都有引脚时，每次读取输入引脚的状态，会读取一组io状态，然后再刷新输出引脚状态，这时候，如果没有电阻，读入的输出引脚为0.7v，再刷新输出引脚会使原先输出1的引脚输出0.逻辑出问题。

导通后Ube大约为0.7V，没电阻时l/O口电压多少?

三极管的BE极相当于一个二极管

书上就是这么画的

限流吧，be结本身就是一个pn结，有电容效应，过大会饱合。三级管本生既抬高DC,又抬高ac。

限流，之前我也问过人。

应是限流电阻，得看前级内部电路结构。

导通后三极管E和B之间的电压只有1.2V左右。而单片机输出高电平有3V或者5V，如果不加电阻，电压被强制拉低，你觉得这样对单片机好吗?

限流电阻，单片机输出的电压3V或者5V，直接连接会对三极管起不到驱动的作用，需要加电阻限流降压

这个电阻是很有必要的，跟单片机没关系，你不加电阻，高电平时PN结导通，结压降很小，岂不是呈短路状态了，此时电流会很大，白白浪费，既增加单片机管脚的负担，也不安全。

因为三极管有放大作用，而这里只需要导通即可，在大于0.7V时就会导通，所以加个电阻来分压，保护三极管
