STM32 STM8开发工具 ST-LINK/ V2 硬件说明

简介:

这是一款完全兼容ST-LINK/V2的STM32 STM8开发工具，可以在线仿真、调试、下载全系列的STM8和STM32 MCU。并且拥有固件升级的功能，可支持ST公司未来的MCU开发。

本产品采用与官方版本完全一致的固件，所以完全兼容官方的ST-LINK/V2，具有相同的功能及使用方法。

并且，产品设计团队还对官方版本的硬件作了反复摸索、不断优化，使之既继承了官方版本优点，又对官方版本进行了超越；让用户使用起来更安全、更方便、更快捷、更高效！

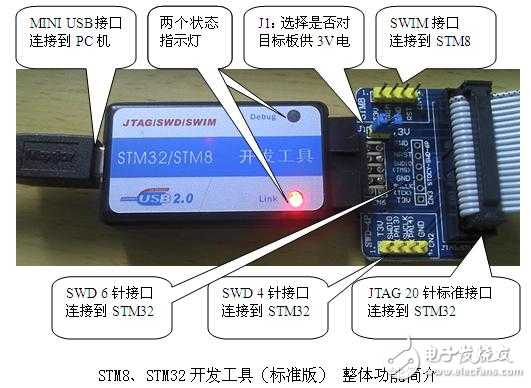

整体功能：

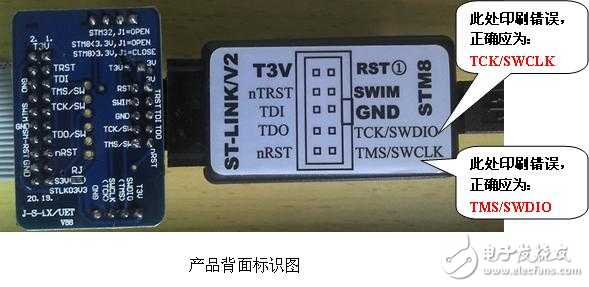

背面标识图:

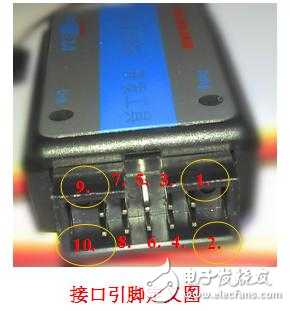

10 PIN接口图：

RST、SWIM、GND、TCK/SWCLK、TMS/SWDIO

下排针（2、4、6、8、10脚）依次定义为：

T3V、nTRST、TDI、TDO、nRST

定义的详细解释：

2脚：T3V；5脚：GND；是3V和GND电源输出

STM8、STM32各种调试方式共用；

1脚：RST； 3脚：SWIM；这二针是STM8的

SWIM调试口。

7脚：TCK/SWCLK； 9脚：TMS/SWDIO；这二针是STM32的JTAG或SWD调试口。

当设置为SWD模式时,7脚为SWCLK，9脚为SWDIO（注意原背面标签印刷反了）

其它引脚均为STM32的JTAG信号

J1跳线的使用注意事项：

J1功能：选择是否对目标板供3V电；

注意：本开发工具对外供电的规格：电压：DC 3V，电流：<=300mA；

• 当使用STM32系列芯片时，可自由选择短接或断开，不影响调试，当短接时，就可对目标板进行供电；如果目标板独立供电，建议断开J1；
• 当使用STM8系列芯片时，如要由ST-LINK/V2对目标板进行供电，请短接J1；
•     如果要对STM8目标板独立供电，下列两种情况必须要注意：


当使用STM8时，如果目标板独立供电，并且供电电压>3V时，必须短接J1，才能调试

当使用STM8时，如果目标板独立供电，并且供电电压<3V时，可以断开J1，特别是供电电压低于2.5V时，必须断开J1来调试。

产品的尺寸示意图：

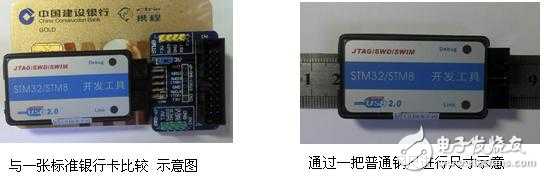

本产品设计理念就是小巧、漂亮、易带，主体尺寸约为：25mmX45mm。加上转接板，与一张银行卡长度差不多。请参考以下2张尺寸示意图片

连接到PC机：

• 采用USB接口连接PC机，ST-LINK/V2开发工具是高速的USB2.0通信。我们配套了优质的USB 2.0 通信线缆。
•    ST-LINK/V2连接电脑需要驱动程序，请参考我们提供的资料；或者到官网下载。


（驱动程序适合Win7、Vista、XP）

(具体操作，请参见: STLINK V2安装使用详解.pdf)

连接到目标板：

• ST-LINK/V2下载器通过20针的JTAG 或SWD接口连接至STM32目标板（接口是如何定义见转接板上标识或文档说明），需要注意连接方向。


ST-LINK/V2下载器通过SWIM接口连接至STM8目标板；（STM8的SWIM接口定义见转接板上标识或文档说明）；注意连接位置。

通过转接板连接到STM8 示意图:

通过转接板上的CN4 STM8 SWIM调试接口，与目标板上对应接口相连接

不通过转接板，直接使用杜邦线，连接到STM8 示意图:

通过ST-LINK /V2上10 PIN接口1（RST）、2（T3V）、3（SWIM）、5（GND），与目标板上对应接口，用杜邦线相连接起来

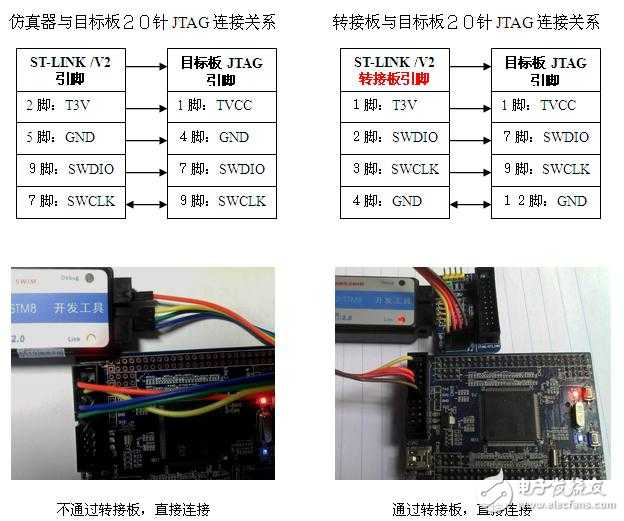

通过SWD接口，连接到STM32 目标板JTAG示意图:

通过ST-LINK /V2上10 PIN接口2（T3V）、5（GND），7（SWCLK）、9（SWDIO）、与目标板上对应接口，用杜邦线相连接起来

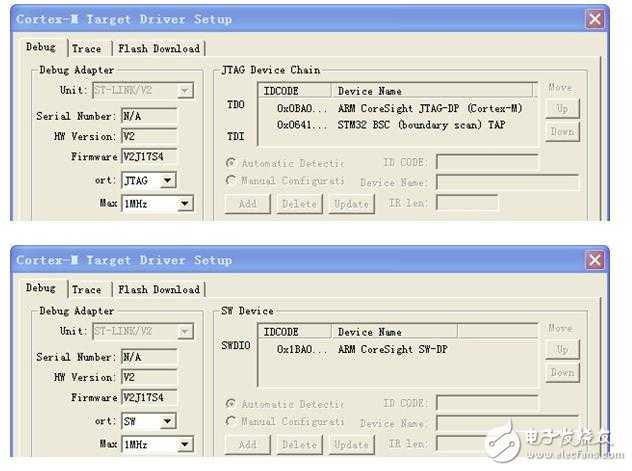

STM8、STM32仿真、调试时的软件设置：

(具体操作，请参见: STLINK V2安装使用详解.pdf；STM8调试详解.pdf)

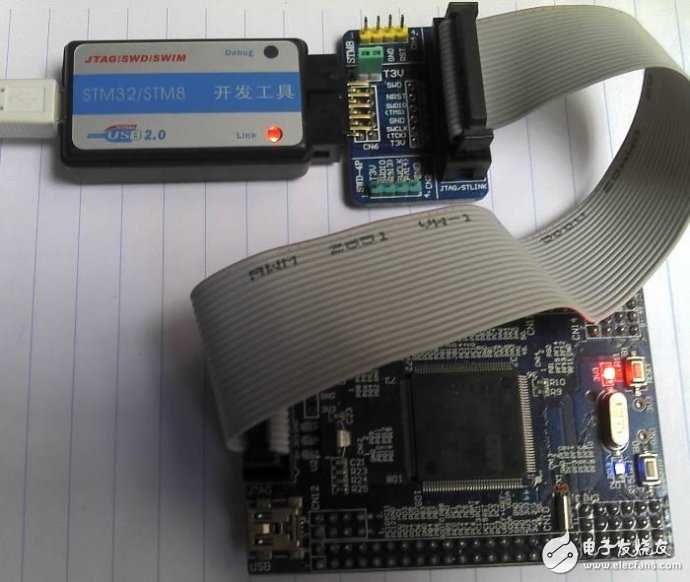

通过20 PIN排线接口，连接到STM32 目标板JTAG示意图:

在这种连接下，可以自由设置STM32使用SW模式或JTAG模式
