学习笔记之单片机电源部分设计。

上一次是我第一次发帖，结果被删了，今天从新发一下。

随着技术的发展现在的电子产品多使用usb接口进行供电，因此单片机设计也大多采用USB供电，本章学习的是USB接口类型和稳压电路的设计。

      用在单片机上的USB主要分为四类。

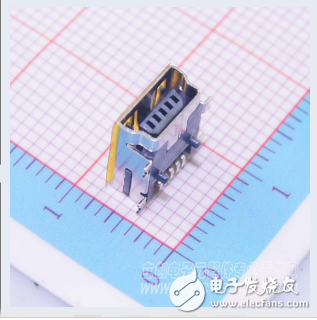

       1.miniUSB 此类USB很常见就是以前流行的MP3上的USB接口，不仅可以提供电力还可以进行数据传输。数据接口分为miniUSB A口和miniUSBB口。

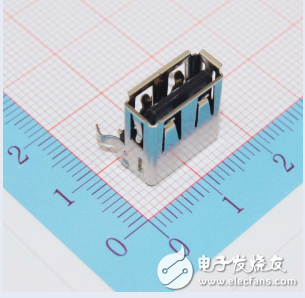

2.USB A 我们电脑的USB接口就是这种类型的接口，同样也份为A/B接口

。

3.USB B 口多用于下载器，如JLINK,

4.micro USB 这是我们现在用的最多的USB接口我们的手机就是使用的这个。

        接下来了解了一种比较普遍的电源设计方法。

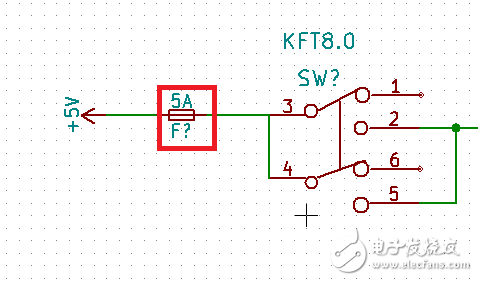

            1.为了保护电脑在单片机出现短路时不被电流烧毁，要在电源和稳压电路之间连接一个自恢复保险丝，当单片机短路电流过大时会熔断保护电脑。

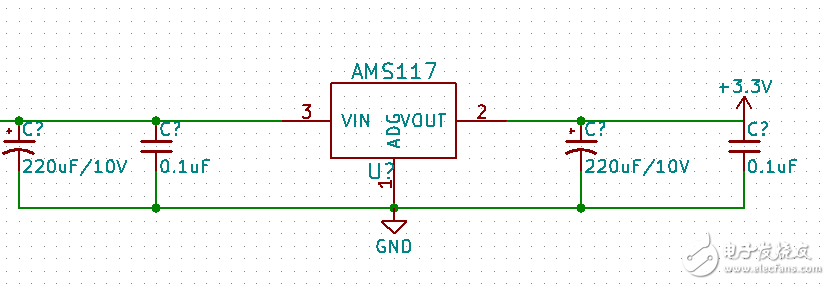

2.稳压电路设计，为了将5V电压降为3.3V电压需要使用稳压芯片AMS117，稳压芯片的电路设计为 电解电容+小电容+AMS117+电解电容+小电容 ，前面的两个电容是去除稳压芯片前面的电源噪声，后面的两个电容是为了去除后面的电源噪声
                                      。

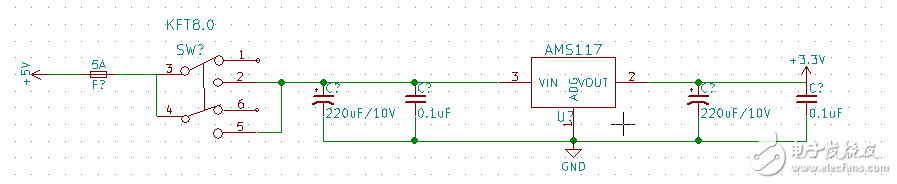

完整电路设计

我不知道为啥图片变得这么小了，没啥经验，这是第一次分享，以后还会有更多技术分享，如果你喜欢那就关注一下我的微信公众号   ‘’老赵a科技 ‘’ 让我们一起学习
