自己动手做示波器活动启动

|活动介绍
对于电子行业的朋友来说，示波器是大家在学习。工作中比不可少的工具。但是个人买一款示波器成本是有点高的，很多人就想不如自己DIY一个，现在电子发烧友网论坛联合今越电子开展本次示波器DIY活动，基于STM32 MCU，另外本款示波器套件更可以让愿意折腾的童鞋尽情的发挥，可以将其改造成毫伏表、数据记录仪等等。
获奖三位论坛用户
@zpzdd
@laidaihua
@linshifaa

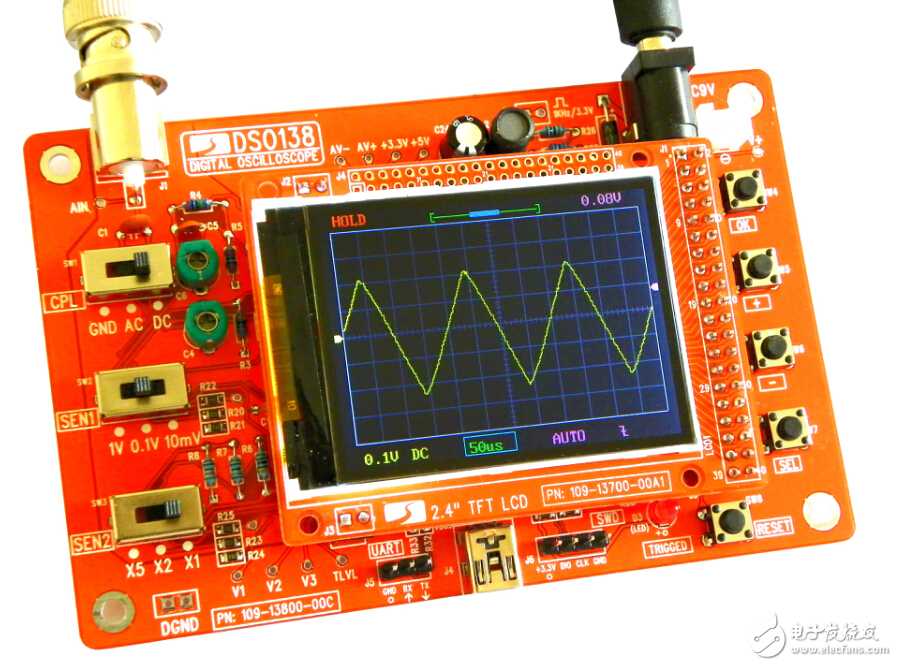

此款示波器特性指标：

• 最高实时取样率：1Msps
• 精度：12Bit
• 取样缓冲器深度：1024字节
• 模拟频带宽度： 0 – 200KHz
• 垂直灵敏度：10mV/Div – 5V/Div (按1-2-5 方式递进)
• 垂直位移可调，并带有指示
• 输入阻抗：1MΩ
• 最高输入电压：50Vpp（1:1探头），400Vpp（10:1探头）
• 耦合方式包括DC/AC/GND
• 水平时基范围：10μs/Div – 50s/Div (按1-2-5 方式递进)
• 具有自动、常规和单次触发方式，方便捕捉瞬间波形
• 可用上升或下降边沿触发
• 触发电平位置可调，并带有指示
• 可观测触发之前的波形(负延迟)
• 可随时冻结波形显示(HOLD 功能)
• 自带1KHz /3.3V方波测试信号源
• 可实时显示采集波形的频率、周期、脉宽、占空比、最大值、最小值、平均值、峰峰值、有效值等


|活动流程:

用户开帖申请->管理员确认并私信优惠码->用户下单采购->快递PCB及套件->开帖发布进程->评判完成情况->公布获奖名单->发放奖励

|活动规模

200人（只有200个优惠码可以获得优惠价格）

|活动对象

本次活动主要针对中国大陆地区的电子爱好者、经常或者是有意活跃在ElecFans网站上的网友均可参与申请

|活动时间

2015年5月11日~2015年7月31日

具体时间：

5月11日~6月31日：网络申请,不间断公布有效报名参加网友并站内信发送优惠码

5月11日~7月31日：邮寄活动套件

5月11日~7月31日：活动火热进行中

注：主办方会根据实际情况调整时间安排，恕不另行通知。

|活动奖项

最佳创新奖一个：今越电子产品

最佳人气奖一个：今越电子产品

最佳功能奖一个：今越电子产品

|参加活动方式

本次活动全程已在STM32版块发帖方式进行。发申请帖即可完成报名。报名后请加入QQ群：433479712。（申请时请附上论坛ID）

|开帖说明

申请帖

申请帖开帖时，帖子主题样式为：【申请帖】***的示波器DIY申请帖，***为你的注册用户名

帖子中简要说明申请理由，以便审核，审核通过的将会收到小编站内信发送的下单优惠码，使用此优惠码即可以99元价格购买套件（包邮，新疆、西藏和港澳台地区除外）戳此购买地址（注意本次活动为13802K贴片元件未焊接）

   进程帖

进程帖开帖时，帖子主题样式为：【进程帖】***的示波器DIY进程帖，***为你的注册用户名

此帖为考量参与者参与程度及最终评判的唯一标准

每个参与者所开进程帖，每周至少一次更新，包括器件采买、焊接、功能实现、关键代码或者是新鲜点，最好是图文并茂

  疑问帖

参与活动的网友关于技术及活动的任何疑问均可单独开辟疑问帖，以便活动组织者及小编查看后及时解决问题。

评奖标准

a、本赛事活动评奖由评审团队对选手作品进行打分。

b、作品评分分为：

基础分满分20分：

申请帖5分

晒图帖5分

进程贴更新5次或以上奖励5分

焊接完成后并贴完成效果图：5分

技术分满分50分

发调试过程贴：20分

完成，贴代码：30分

创意分满分30分：

在示波器板的基础上改进功能或应用有能力的朋友可将它改为毫伏表、数据记录仪等等，发帖分享制作过程或视频：至多10分;

根据贴子的质量给出至多10分的奖励分

根据贴子的人气给出至多10分的奖励分。

活动主办方与赞助方

     活动主办方：电子发烧友

若有意赞助请联系陈峰  Phone：0755-83677759

                       Email：chenfeng@elecfans.com

                       QQ：670521546

@本次活动最终解释权归电子发烧友所有。
