spwm输出正弦波 控制异步电机

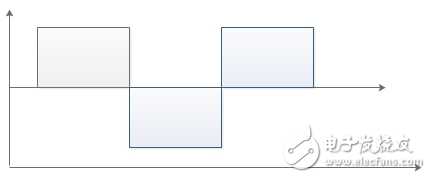

图1

首先PWM是可调占空比和频率的方波，也就是数字量。而spwm是用脉冲宽度按正弦规律变化而和正弦波等效的PWM波形即SPWM波形控制逆变电路中开关器件的通断，使其输出的脉冲电压的面积与所希望输出的正弦波在相应区间内的面积相等，通过改变调制波的频率和幅值则可调节逆变电路输出电压的频率和幅值。
所以你的波形有两种可能，1是其实是对的，只是你观察的时间太短，只看到了一个周期的波形，应该宏观的看等效波形

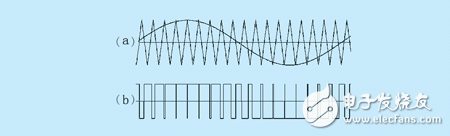

如下图：
2你的pwm控制出现问题，没有输出正确波形。

输出需要加转换电路，把pmw波形变为正弦波
